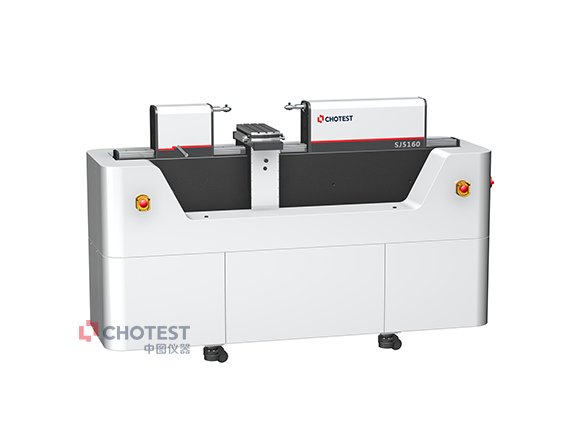

SJ5160-A系列超高精度全自动光栅测长机

产地：

深圳

型号：

SJ5160-A

SJ5160-A系列超高精度全自动光栅测长机

采用进口超高精度光栅测量系统、超高精密研磨直线导轨、超高精度温度补偿系统、全自动调节双向高精度电子恒测力系统、高稳定性X&Y&Z三轴直流伺服驱动系统、高性能计算机控制系统技术，实现各种长度参数的高精度测量。通过超高精密研磨直线导轨及高精度研磨级滚珠丝杠与高稳定性直流伺服驱动系统保证测量行走的高稳定性及超高精度，采用进口超高精度光栅测量系统记录接触测量中的长度方向坐标，超高精度光栅尺贴装在符合阿贝测量轴上，因此阿贝误差极小；由计算机将数据与测力装置、温度传感器的反馈数据进行合成。按被测件参数的相关定义及公式进行分析，计算获得相关长度参数。

　　操作者装好被测件，在检测软件上选择被测件的标准和输入被测件的规格等参数后，软件控制全自动移动头座接触被测件，全自动调整五轴工作台找到拐点，采样完成得到当前测量数据，系统可以实时显示测量结果，自动计算出被测件的各项参数（如检测螺纹规，则可换算显示出螺纹中径），并根据系统内置的标准数据库对被测件的各项参数进行合格判定，整个测量过程不超过4分钟，检测结束后自动生成检定结果。

　　仪器测量原理符合JJG 343-2012 光滑极限量规检定规程、JJG 146-2011 量块检定规程、JJG 21-2008千分尺检定规程、JJG 22-2014内径千分尺检定规程、JJG 62-2017塞尺检定规程、JJF 1207-2008三针/针规检定规范、JJF 1345-2012圆柱螺纹量规校准规范（公差参考GB/T 3934-2003）等长度检定规程规范。
