产品详情
产地:
深圳
型号:
PO系列

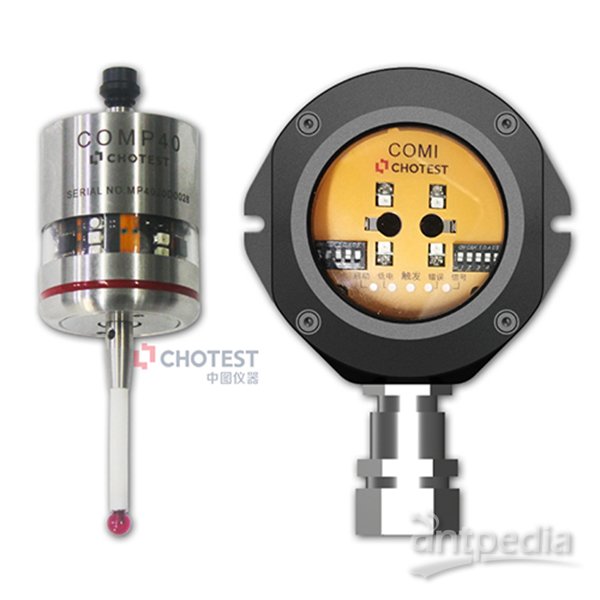

中图仪器PO40国产数控机床测量探头是一款具有 3 维 5 向探测功能的红外触发机床测头,具有体积小、精度高、传输稳定、兼容性强等特点。广泛应用于 3 轴、5 轴加工中心,以及车铣复合加工中心。使用机床测头,可以轻松实现找正定位、分中、在机测量,提高生产效率。5003.jpg

一、产品核心价值

1、降本增效双驱动:无需人工反复测量、运输等待,自动完成找正、测量、校准、刀补补偿,直接降低人力成本30%以上,机床加工效率提升40%。

2、高精度+高可靠性:2δ<1.0μm重复精度,触发寿命超1000万次,IPX8密封设计适配恶劣加工环境,批量生产良率显著提升。

3、全场景兼容适配:支持Fanuc/西门子等主流数控系统,360°XY平面+±85°Z向红外传输,5m直线传输无干扰,适配龙门铣、CNC加工中心等多种机床。


二、核心功能

1、坐标与找正:设定工件原点、修正坐标系,精准判定装夹定位与变形情况

2、多维度测量:涵盖尺寸、直径、孔间距、垂直度、角度等核心参数测量

3、复杂曲面适配:支持涡轮叶片、模具曲面等复杂形状精准测量

4、序后智能修正:测量超差自动报警,实时修正刀补,避免批量报废

5、3D数据支持:搭配中图在机测量软件,自动生成程序与数据分析报告


三、产品特点

• 红外调制传输

设计的红外调制传输功能,抗杂光干扰能力强。传输覆盖范围大,XY平面覆盖角度360°,Z方向覆盖角度±85°,直线传输距离可达5m(标准功耗)。

• 高重复精度、超长寿命

2δ<1.0 μm,触发寿命超过1000万次。

多种开启/关闭方式

默认使用M代码开启/关闭测头。当机床端口未准备好时,也可使用接收器自动开启及测头延时关闭功能。

• 高电池寿命

特殊的低功耗设计,保证电池可连续使用150小时(5%的使用率下使用90天以上),当选择低功率模式时,电池寿命更长。

• 直观的测头诊断指示灯

提供唤醒/关闭、就位/触发及电池状态信息,判定测头当前状态,使用更方便,安全性更高。

• 使用兼容性

与主流产品用法相同,方便客户使用。

• 测头密封

复合IPX8,适应于各种恶劣的机床加工环境。


四、3D测量软件

中图仪器机床测头厂家可与中图在机测量软件配合使用,自动生成测量程序,提供3D测量数据及分析报告。

保证数控生产质量的同时,批量地高速地生产,使企业在进行数控加工时废品率得到有效控制,并且由于生产周期得到缩短,使得企业在成本得到了有效的降低。


五、新能源汽车行业应用案例

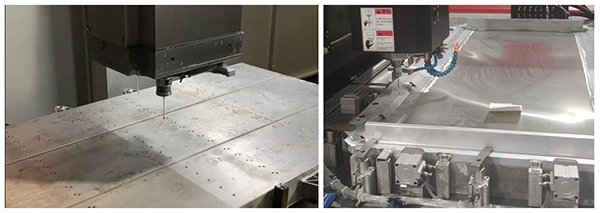

1、案例1:电池包外壳加工——解决平面不均、过切难题

(1)客户背景:华南新能源动力电池组企业,使用大型龙门铣机床

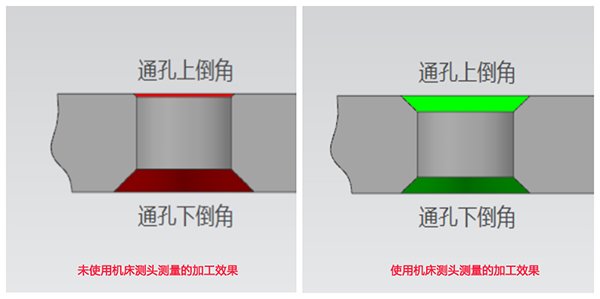

(2)核心痛点:来料厚度/平面高度不均,导致倒角大小不一致、过切/加工不到位

(3)中图方案:机床测头在机检测,根据平面高度误差自动进行Z向刀补补偿

(4)改善效果:产品平面高度、倒角尺寸均匀度100%达标,生产良率提升25%,自动化程度显著提高

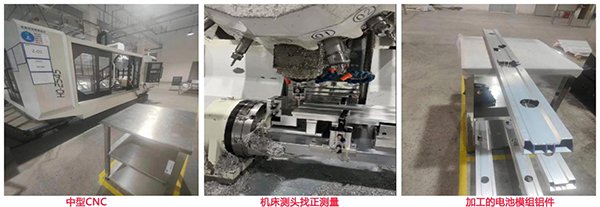

2、案例2:模组铝件加工——解决定位偏差、高报废率问题

(1)客户背景:西部锂动力电池结构件企业,使用中型CNC加工中心

(2)核心痛点:工件较长导致摆放误差,钻孔位置偏差大,报废率居高不下

(3)中图方案:通过零件找正功能,超差防呆+角度误差自动补偿

(4)改善效果:快速定位加工原点,报废率降低80%,生产效率提升30%


PO40国产数控机床测量探头已广泛应用于高精度零件、薄壁件、模具、大尺寸零件等多场景加工。我们提供一对一技术咨询、免费方案评估服务,助力企业快速实现加工升级。如有疑问或需获取定制化解决方案、产品详细参数手册,欢迎随时联系中图仪器!

产品信息会根据市场与技术发展实时更新,最新动态可咨询专属顾问。

国产数控机床测量探头由深圳市中图仪器股份有限公司 为您提供,如您想了解更多关于国产数控机床测量探头报价、参数等信息 ,欢迎来电或留言咨询。
