三坐标螺纹检测仪

产地：

深圳

型号：

Mars系列

您是否面临着传统螺纹检测依赖塞规、环规等工具，仅能定性判断“合格/不合格"，无法量化关键参数难题？中图仪器三坐标螺纹检测仪以“扫描量化+软件解析+柔性适配"为核心，实现螺纹件（如螺栓、螺母、螺纹孔）的全参数精准检测，成为螺纹质量控制的核心设备。

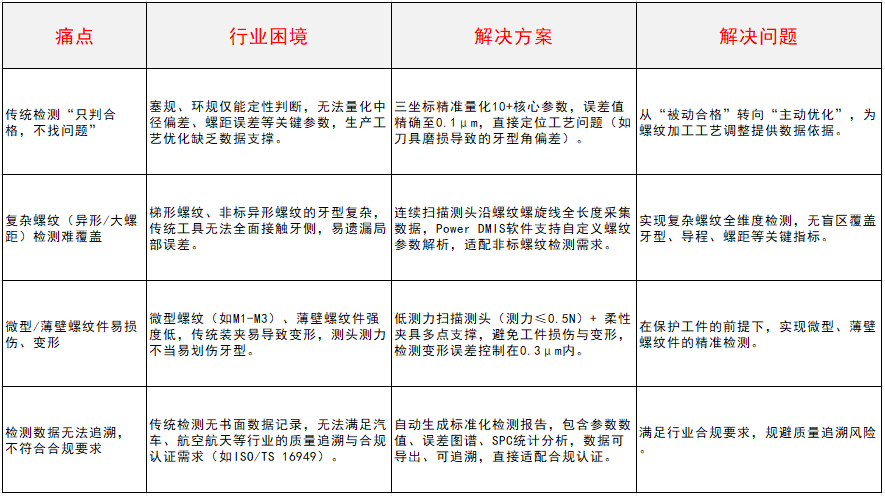

一、解决螺纹检测4大核心难点

二、核心检测方式

1. 检测原理：从“定性比对"到“定量分析"

（1）采用连续接触式扫描测头+螺旋线路径规划，沿螺纹牙型轮廓进行高密度点云采集（每秒1000个采样点），完整还原螺纹中径、螺距、牙型角、导程、牙侧角等核心参数。

（2）搭配Power DMIS专用螺纹分析模块，导入螺纹理论数模（支持IGES/STEP格式），自动完成实际轮廓与理论数模的比对，生成直观误差图谱与详细数据报告。

（3）适配多种螺纹类型：普通公制螺纹、英制螺纹、梯形螺纹、矩形螺纹、异形螺纹（如航空专用非标螺纹），满足多场景检测需求。

2. 检测流程：3步搞定精准量化

（1）柔性装夹：采用模块化夹具无应力固定工件，避免装夹变形导致的检测偏差，适配不同尺寸螺纹件（小至M1微型螺纹，大至M100大型螺纹）。

（2）路径规划：软件自动识别螺纹规格，规划螺旋线扫描路径，覆盖螺纹全长度，确保无检测盲区。

（3）数据分析：自动计算中径、螺距、牙型角等10+关键参数，输出误差值与趋势图谱，支持SPC统计分析，对接生产管理系统。

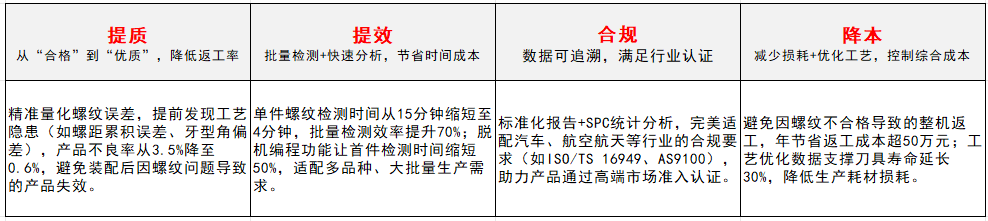

三、客户核心价值

如果您正被螺纹参数无法量化、复杂螺纹检测难、数据追溯不合规等问题困扰，中图仪器三坐标螺纹检测仪将为您提供“精准量化+高效检测+合规追溯"的一体化解决方案。立即咨询，免费获取螺纹检测专属选型指南（适配您的螺纹规格与行业需求）。

三坐标螺纹检测仪由深圳市中图仪器股份有限公司 为您提供，如您想了解更多关于三坐标螺纹检测仪报价、参数等信息 ，欢迎来电或留言咨询。
