中图仪器三坐标检测仪品牌

测控系统，可以根据客户的需求，选择不同的配置。

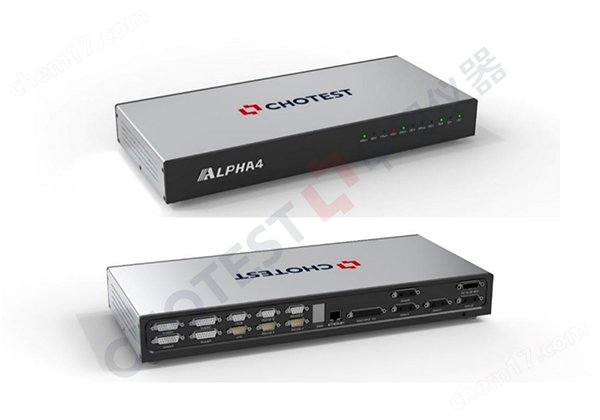

1、控制器-中图仪器Alpha系列控制器

Alpha系列控制器，是中图仪器自主研发的三坐标控制器，其性能特点：

（1）全闭环直流伺服电机驱动控制技术，具有优异的伺服跟随控制能力；

（2）固态电子开关设计，无大功率继电器，具有更小的体积和冲击电流，更高的可靠性；

（3）同步PWM控制技术和共模抑制设计，环路响应快，驱动效率高，发热低；

（4）微秒级速度前瞻轨迹规划算法，实现高效平滑运动和高空间运动重复性；

（5）控制器符合I++标准，能兼容市面上的主流测量软件。

2、测座

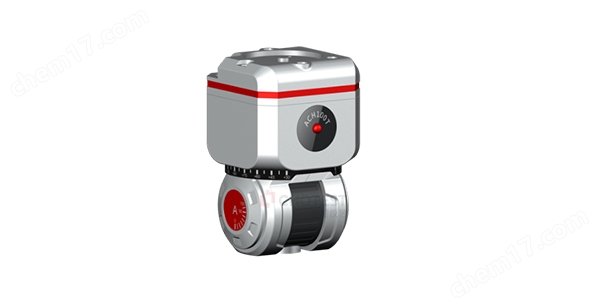

（1）ACH100T全自动旋转测座

性能特点：

· 测座能实现A角度0-105°，B角度-180°-﹢180°的运动；

· 测座采用精密的6点定位，实现测座的高定位精度；

· 关键零部件采用复合材料、高强度材料；

· 测座通过动态防撞、静态防撞设计，确保测座的使用安全。

（2）ACH100T-5全自动旋转测座

性能特点：

· 测座能实现A角度0-115°，B角度-180°-﹢180°的运动；

· 测座采用精密的6点定位，实现测座的高定位精度；

· 关键零部件采用复合材料、高强度材料；

· 测座通过动态防撞、静态防撞设计，确保测座的使用安全。

3、测头-中图仪器CP100T触发测头

CP100T触发测头为中图仪器自主研发的机械式触发测头，可以在空间5个方向进行触发受力，精度高、稳定性好，性能优于同类型进口测头。

组成部分：测头分成测头体和吸盘两部分，两者均有磁力吸合面。吸盘有CP100T-L（低测力）、CP100T-S（标准测力）、CP100T-M（中等测力）CP100T-E（高等测力）四种类型。

4、测量软件

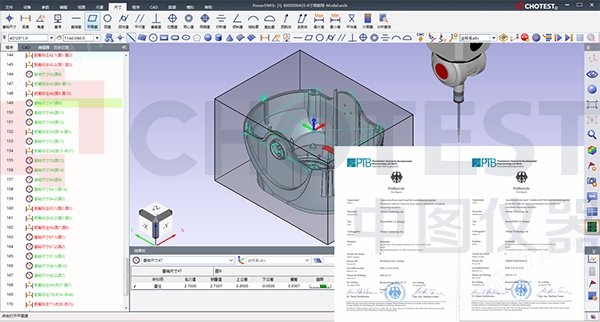

Power DMIS是中图仪器自主研发的三坐标测量分析软件，拥有自主可控的核心技术。该软件支持DMIS与I++标准协议，并通过德国PTB双认证（最小二乘法和最小区域法）。

性能特点：

· 界面简洁友好，交互性强，功能模块清晰易懂；

· 功能强；

· 兼容性与扩展性，满足多样化测量需求；

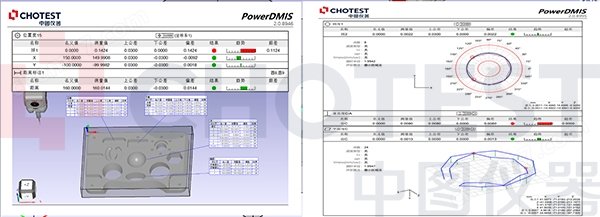

· 可对测量数据进行SPC统计分析。

5、选配件

（1）冷干机

三坐标用气源的初级空气过滤，除水，除油，为三坐标本身所配置的精密过滤系统减轻压力，有效延长测量机的使用寿命。

（2）测头更换架

由于被测工件的复杂性，在实际测量工作中不可能由一个探针完成所有的测量任务，更换架可对测量机测座上的测头/加长杆/探针组合进行快速、可重复性的更换，在同一测量系统下对不同的工件进行自动化的检测。

（3）夹具

三坐标夹具使用在测量机上，利用其模块化的支持和参考装置，完成对所测工件的柔性固定。

中图仪器三坐标检测仪品牌用于机械制造、汽车、航天航空、船舶重工、风电、新能源等大型零件的测量；3C、工具原形等中小型零件的测量。涵盖箱体、机架、齿轮，凸轮、涡轮，蜗杆、叶片的曲线、曲面的测量，可对工件的尺寸、形状和形位公差进行精密检测，完成过程控制，质量控制，逆向成型等任务。
