触发式扫描式测量三坐标

测控系统，可以根据客户的需求，选择不同的配置。

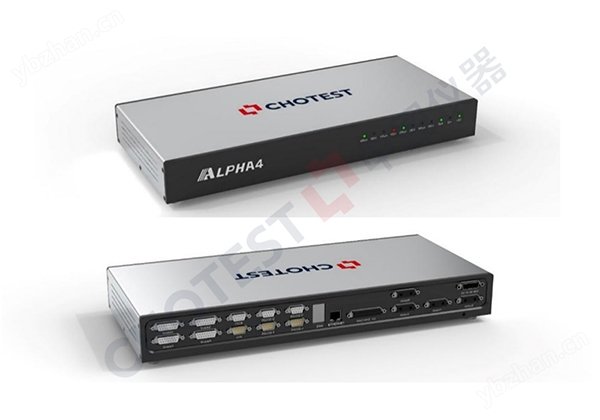

Alpha系列控制器，是中图仪器自主研发的三坐标控制器，其性能特点：

（1）全闭环直流伺服电机驱动控制技术，具有优异的伺服跟随控制能力；

（2）固态电子开关设计，无大功率继电器，具有更小的体积和冲击电流，更高的可靠性；

（3）同步PWM控制技术和共模抑制设计，环路响应快，驱动效率高，发热低；

（4）微秒级速度前瞻轨迹规划算法，实现高效平滑运动和高空间运动重复性；

（5）控制器符合I++标准，能兼容市面上的主流测量软件。

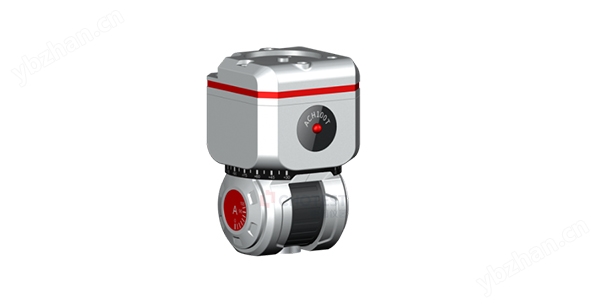

（1）ACH100T全自动旋转测座

性能特点：

· 测座能实现A角度0-105°，B角度-180°-﹢180°的运动；

· 测座采用精密的6点定位，实现测座的高定位精度；

· 关键零部件采用复合材料、高强度材料；

· 测座通过动态防撞、静态防撞设计，确保测座的使用安全。

（2）ACH100T-5全自动旋转测座

性能特点：

· 测座能实现A角度0-115°，B角度-180°-﹢180°的运动；

· 测座采用精密的6点定位，实现测座的高定位精度；

· 关键零部件采用复合材料、高强度材料；

· 测座通过动态防撞、静态防撞设计，确保测座的使用安全。

CP100T触发测头为中图仪器自主研发的机械式触发测头，可以在空间5个方向进行触发受力，精度高、稳定性好，性能优于同类型进口测头。

组成部分：测头分成测头体和吸盘两部分，两者均有磁力吸合面。吸盘有CP100T-L（低测力）、CP100T-S（标准测力）、CP100T-M（中等测力）CP100T-E（高等测力）四种类型。

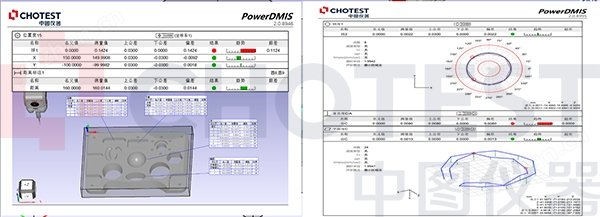

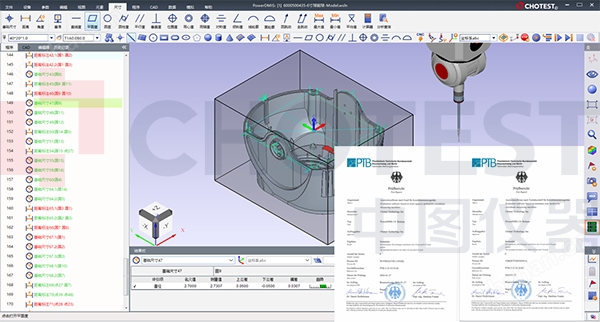

Power DMIS是中图仪器自主研发的三坐标测量分析软件，拥有自主可控的核心技术。该软件支持DMIS与I++标准协议，并通过德国PTB双认证（最小二乘法和最小区域法）。

性能特点：

· 界面简洁友好，交互性强，功能模块清晰易懂；

· 功能强；

· 兼容性与扩展性，满足多样化测量需求；

· 可对测量数据进行SPC统计分析。

（1）冷干机

三坐标用气源的初级空气过滤，除水，除油，为三坐标本身所配置的精密过滤系统减轻压力，有效延长测量机的使用寿命。

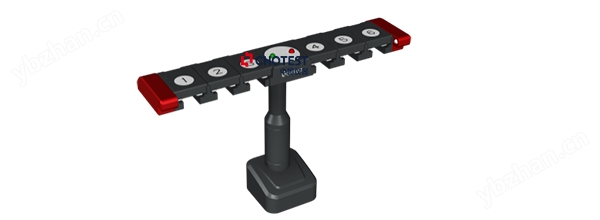

（2）测头更换架

由于被测工件的复杂性，在实际测量工作中不可能由一个探针完成所有的测量任务，更换架可对测量机测座上的测头/加长杆/探针组合进行快速、可重复性的更换，在同一测量系统下对不同的工件进行自动化的检测。

（3）夹具

三坐标夹具使用在测量机上，利用其模块化的支持和参考装置，完成对所测工件的柔性固定。

由于不同行业和领域的测量需求各不相同，中图仪器触发式扫描式测量三坐标功能的研发和应用也可以根据具体情况进行定制和改进，国产三坐标品牌也能够更快地响应客户需求，提供及时的售后服务。不管是复杂的三维形状还是细微的尺寸差异，每一次测量都能达到微米级精度，实现对产品质量的严格把控。
