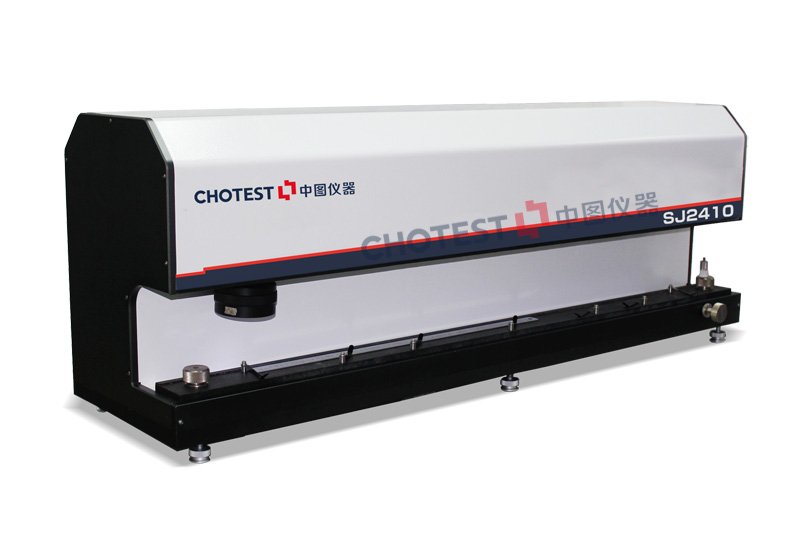

SJ2410影像式钢直尺检定仪

产地：

深圳

型号：

SJ2410

SJ2410影像式钢直尺检定仪采用高精度光栅、精确的运动控制技术的同时，引入机器视觉技术，实现钢直尺参数的全自动、高精度测量。

仪器通过运动控制卡拖动相机到达待检定线纹处，相机采集信息后，由计算机根据光栅值以及标定参数等信息计算待检定线纹信息，由计算机将数据进行分析，计算获得被检尺的各参数。

影像式钢直尺检定仪为全自动测量，操作者只需装好被测钢直尺，在检定软件上选择被测钢直尺的型号规格和被检点信息等参数后，点击“开始检定”按钮，检定系统立即开始检定，系统支持自动检定以及手工检定模式，对采集到的数据根据检定规程进行合格判定。检定过程中的电机运行速度由用户自定义设置。整个测量过程快速准确，大大降低了操作者的劳动强度，检定结束后可立即生成并可打印出检定报表。

仪器测量原理符合钢直尺检定规程（JJG 1-1999）的要求，系统软件为简体中文操作系统，操作方便。

本仪器包括光栅传感器、运动控制卡、图像采集装置、检定软件、工业计算机和打印机。

SJ2410影像式钢直尺检定仪采用计量光栅尺作为长度标准，采用工业计算机进行控制。

计算机在用户点击“开始检定”后，会根据用户自定义的检定位置信息，以光栅尺读数为基准，拖动电机运动到相对应位置。然后，摄像机拍摄线纹图片，自动分析线纹信息，包括线纹宽度、线纹和端边距离等。所有的待测线纹检定完成后，由计算机根据规程判定钢直尺是否合格，并将检定数据生成检定记录，保存到数据库中供客户进行预览和打印。

1、 SJ2410 影像式钢直尺检定仪1台

2、 标准器：1m玻璃线纹尺，分格值1mm，精度8µm。

标准器证书：由广东省计量科学研究院出具《线纹尺校准证书》

3、 检定软件 1套

4、 台式计算机1套

1) 主机配置：双核以上CPU、2G内存、500G硬盘

2) 显示器： 17 寸液晶显示器

5、 HP激光打印机1台（型号随HP厂家变更而变更）

6、 仪器电缆1套

7、 产品使用说明书1套

8、 产品合格证、保修卡1套
