激光跟踪仪中图仪器

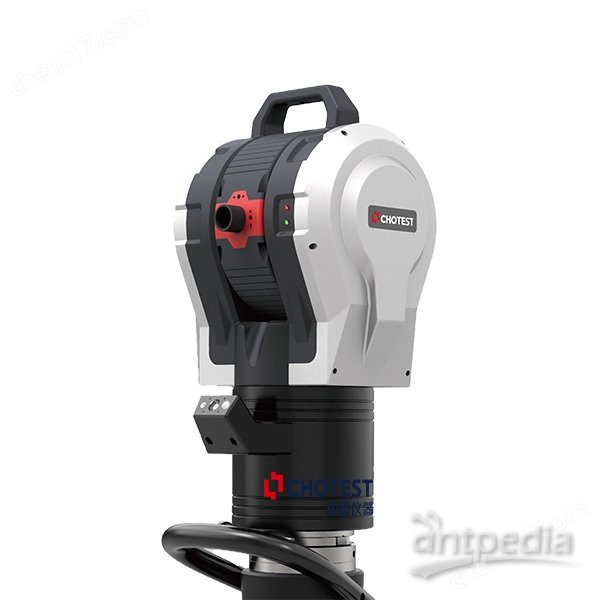

1、主机测量系统

1.集成化控制主机设计

2.目标球自动锁定技术

3.HiADM测距技术

4.一体化气象站

5.MultiComm通信

6.便携性运输

7.密封防护设计

8.稳固三脚架

2、iProbe 6D姿态探头

iProbe 6D姿态探头采用机器视觉和重力对齐的传感融合技术，通过探头的局部坐标系和系统整体坐标系的配准变换解算测球的空间位置；不仅能对点、线、面、曲面等几何特征进行精确测量，而且能够根据探头的精确空间姿态对被测工件的内部特征、隐藏特征进行快速、高精度的测量。

3、iTracker 6D姿态智能传感器

iTracker 6D姿态智能传感器采用主动反向跟踪和重力对齐技术，在测量时实时地调整探头的姿态并始终正对锁定测量激光束，通过运动学模型精密解算目标的三维空间位置坐标和空间姿态角度，可以测量非常宽范围的俯仰角和偏航角。

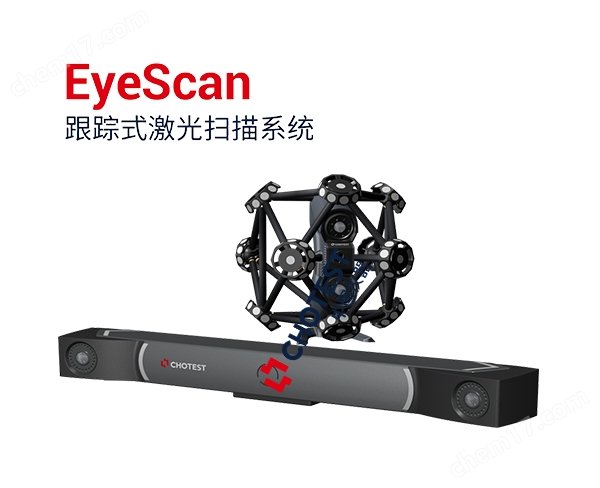

4、EyeScan跟踪式激光扫描系统

EyeScan跟踪式激光扫描系统，采用视觉动态跟踪技术，实时跟踪定位扫描头的空间位置，配合跟踪仪，可实现大中型物体的实时高精度扫描。操作简单，无需贴点。

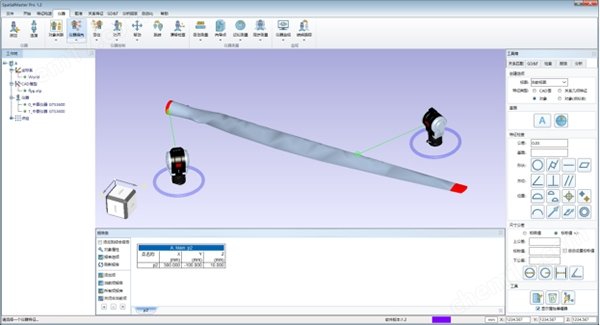

5、SpatialMaster空间测量软件

SpatialMaster（简称SMT）是一款自主研发，专为大尺寸测量设备如激光跟踪仪配套使用，并且通过PTB认证的通用三维测量分析软件。SMT支持多个任意类型的仪器同时测量，测量数据可溯源的，具有强大的数据处理分析功能，支持生产制造过程中的几何尺寸公差(GD&T)评定，此外SMT具有优秀的用户交互性，方便灵活的分析报告功能。

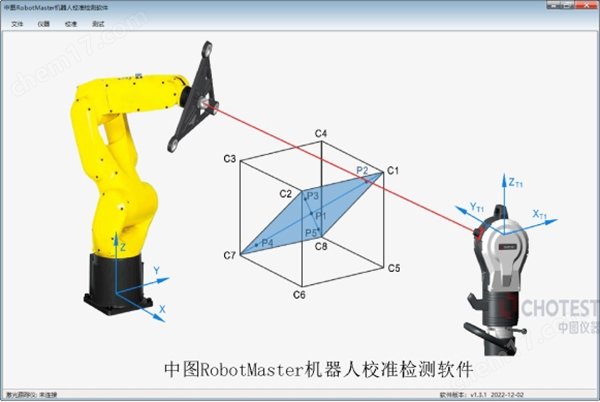

6、RobotMaster机器人检测校准套件

基于GTS的RobotMaster机器人套件为工业机器人空间绝对位置精度测量标定和性能检测提供高效可行的解决方案，既提供基于光学靶球的经济方案，也提供基于6D姿态智能传感器的增强方案。

如GTS激光跟踪仪可以准确测量机器人末端在一系列预定义关节角度下的实际位姿，RobotMaster软件将测量数据与内部通过DH模型转换得到的理论值进行计算。根据计算所得偏差，通过软件的算法调整DH模型，使得理论位置与测量位置之间的差异最小化，将修正后的参数补偿进机器人，从而提高其精度。

如GTS激光跟踪仪精确测量机床各轴的定位精度、直线度等关键参数，为机床精度的调整与补偿提供精准的数据支撑；还具备高效的数据采集与分析能力，尽可能缩短机床停机时间，保障生产效率。GTS激光跟踪仪中图仪器检测范围涵盖机床的静态误差以及运动过程中的动态误差，以实现对机床性能的深层次评估。
