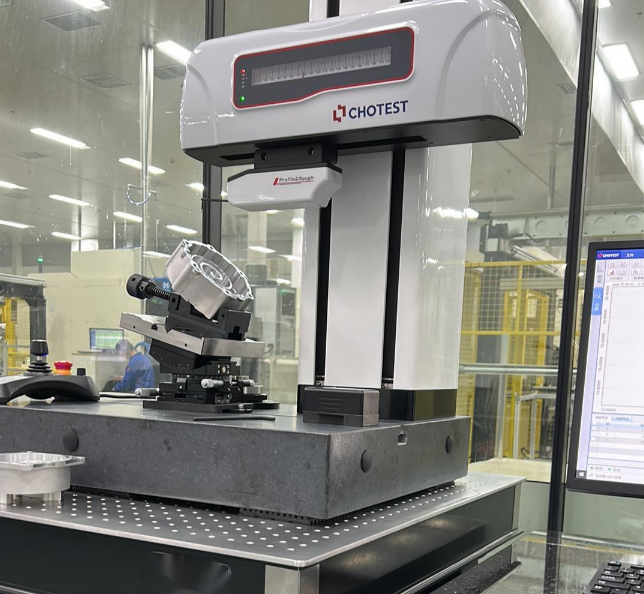

粗糙度轮廓仪检测新能源汽车电动涡旋压缩机静盘

产地：

深圳

型号：

SJ5800

在新能源汽车、轴承制造、光学电子、精密机械等行业，核心零部件的表面粗糙度与轮廓精度直接决定产品性能与寿命。中图仪器SJ5800粗糙度轮廓仪检测新能源汽车电动涡旋压缩机静盘，凭借针对性技术优势，成为多行业质控的“核心装备"，尤其在新能源汽车领域表现突出。

针对新能源汽车电动涡旋压缩机静盘，其铝合金材质软、涡旋槽深腔（20-50mm）且侧壁陡峭，需满足Ra 0.1-0.4μm的粗糙度与<5μm的轮廓度要求。设备通过超精密研磨级导轨（直线度≤0.15μm/100mm）保障测量基准，可调恒测力技术（0.5-150mN）实现软材质零损伤检测，双向主动扫描技术轻松探入深腔，精准捕捉涡旋线微观特征，满足动静盘10-20μm的间隙密封需求。

技术参数

1.核心基准精度

采用超精密研磨级导轨，直线度≤0.15μm/100mm，确保长距离扫描中基准稳定，避免“伪数据"产生；测量分辨率达1nm，可精准识别Ra 0.1-0.4μm的表面粗糙度与<5μm的轮廓度偏差，满足微米级检测要求。

2.测量能力全面适配

Z轴立柱量程达450mm以上，传感器量程±25mm，配合双向主动扫描技术，轻松实现深腔（20-50mm）、陡坡表面（接近90°）的连续测量，无需多次装夹；可调恒测力系统，测力范围0.5-150mN，可根据材质灵活调节，兼顾测量精度与零损伤需求。

3.自动化与兼容性突出

磁吸式快速换针系统，重复安装精度优于1μm；支持CNC三轴（X/Z/C）联动，实现批量工件全自动测量；配备多种夹具和测针，适配不同行业工件检测；符合ISO 4287/4288标准，数据具备溯源性与行业认可度。

如需获取粗糙度轮廓仪检测新能源汽车电动涡旋压缩机静盘完整技术参数手册，欢迎联系客服。

注：产品参数与服务可能根据技术升级实时更新，具体以新标准为准，详情可咨询客服获取完整资料。
