- 产地：
- 深圳
- 型号：
- NS系列

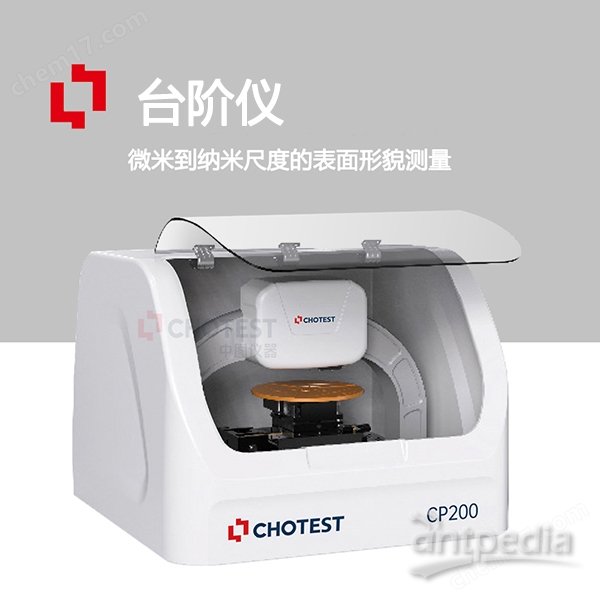

中图仪器NS系列涂层薄膜测量台阶仪主要用于台阶高、膜层厚度、表面粗糙度等微观形貌参数的测量。它采用了线性可变差动电容传感器LVDC，具备超微力调节的能力和亚埃级的分辨率，同时，其集成了超低噪声信号采集、超精细运动控制、标定算法等核心技术，使得仪器具备超高的测量精度和测量重复性。
NS系列涂层薄膜测量台阶仪是利用光学干涉原理，通过测量膜层表面的台阶高度来计算出膜层的厚度，具有测量精度高、测量速度快、适用范围广等优点。它可以测量各种材料的膜层厚度，包括金属、陶瓷、塑料等。如针对测量ITO导电薄膜的应用场景，NS200台阶仪提供如下便捷功能：
1）结合了360°旋转台的全电动载物台，能够快速定位到测量标志位；
2）对于批量样件，提供自定义多区域测量功能，实现一键多点位测量；
3）提供SPC统计分析功能，直观分析测量数值变化趋势；

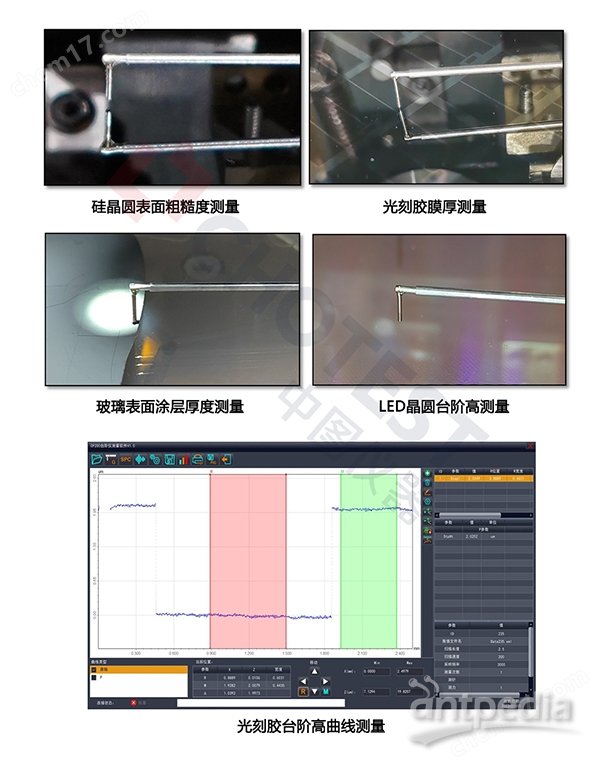

台阶仪广泛应用于：大学、研究实验室和研究所、半导体和化合物半导体、高亮度LED、太阳能、MEMS微机电、触摸屏、汽车、医疗设备等行业领域。应用场景适应性强，其对被测样品的反射率特性、材料种类及硬度等均无特殊要求。
1.参数测量功能
1）台阶高度：能够测量纳米到330μm或1050μm的台阶高度，可以准确测量蚀刻、溅射、SIMS、沉积、旋涂、CMP等工艺期间沉积或去除的材料。
2）粗糙度与波纹度：能够测量样品的粗糙度和波纹度，分析软件通过计算扫描出的微观轮廓曲线，可获取粗糙度与波纹度相关的Ra、RMS、Rv、Rp、Rz等数十项参数。
3）应力测量：可测量多种材料的表面应力。
2.测量模式与分析功能

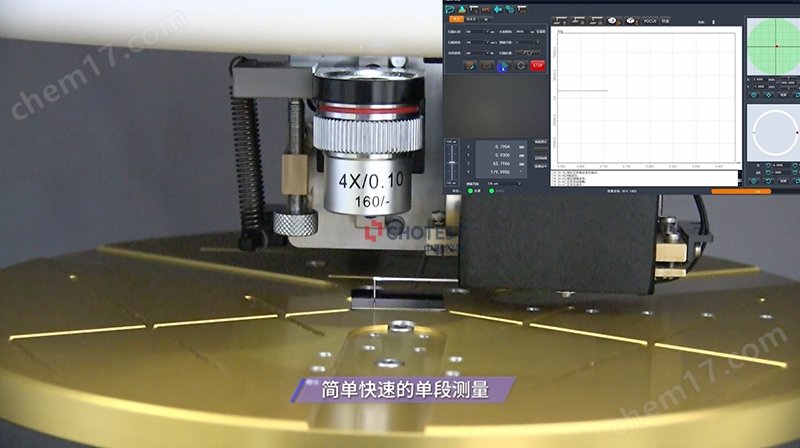

1）单区域测量模式：完成Focus后根据影像导航图设置扫描起点和扫描长度，即可开始测量。
2）多区域测量模式：完成Focus后，根据影像导航图完成单区域扫描路径设置，可根据横向和纵向距离来阵列形成若干到数十数百项扫描路径所构成的多区域测量模式，一键即可完成所有扫描路径的自动测量。
3）3D测量模式：完成Focus后根据影像导航图完成单区域扫描路径设置，并可根据所需扫描的区域宽度或扫描线条的间距与数量完成整个扫描面区域的设置，一键即可自动完成整个扫描面区域的扫描和3D图像重建。
4）SPC统计分析：支持对不同种类被测件进行多种指标参数的分析，针对批量样品的测量数据提供SPC图表以统计数据的变化趋势。
3.双导航光学影像功能
在NS200-D型号中配备了正视或斜视的500W像素的彩色相机，在正视导航影像系统中可精确设置扫描路径，在斜视导航影像系统中可实时跟进扫描轨迹。
4.快速换针功能
NS系列涂层薄膜测量台阶仪采用了磁吸式测针，当需要执行换针操作时，可现场快速更换扫描测针，并根据软件中的标定模块进行快速标定，确保换针后的精度和重复性，减少维护烦恼。
磁吸针实物外观图（330μm量程）
相对湿度：湿度 （无凝结）30-40% RH
温度：16-25℃ (每小时温度变化小于2℃)
地面振动：6.35μm/s（1-100Hz）
音频噪音：≤80dB
空气层流：≤0.508 m/s（向下流动）
恳请注意：因市场发展和产品开发的需要，本产品资料中有关内容可能会根据实际情况随时更新或修改，恕不另行通知，不便之处敬请谅解。
如有疑问或需要更多详细信息，请随时联系中图仪器咨询。
