中图仪器GTS精密测量用激光跟踪仪品牌整合激光juedui测距（ADM）与干涉测距（IFM）技术，全程juedui测距精度达10μm，干涉测距精度0.5μm/m，精准匹配装配场景需求，解决航空航天、轨道交通、重型机械、核电装备等领域中的大尺寸、高复杂度装配难题。

一、场景化适配方案

1.双系列机型，覆盖不同场景需求

（1）GTS3000系列（三自由度）：搭配光学回射靶球，精准测量大尺度空间内点、线、面、曲面等基础几何特征，跟踪头重量21Kg，便携易运输。

（3）GTS6000系列（六自由度）：支持iProbe/iTracker 6D姿态探头/传感器，轻松攻克内部特征、隐藏特征测量难题，跟踪头仅16Kg，灵活性更强。

2.智能配件+专业软件，强化测量能力

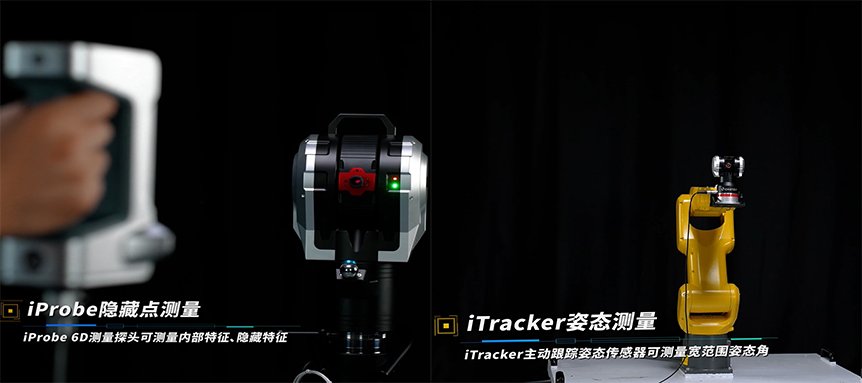

（1）iProbe 6D姿态探头：无线传输设计，探头精度35μm，可测量孔、洞等内部特征，工作续航≥8小时，复杂特征测量效率提升50%。

（2）iTracker 6D姿态智能传感器：主动反向跟踪技术，俯仰角-55°~+60°、偏航角±180°，姿态角精度0.03°，重复性0.005°，适配机器人、机床等动态测量。

（3）EyeScan跟踪式激光扫描系统：41条蓝色激光线，不惧黑亮工件，基准工作距300-3000mm，支持大跨度转站，大型物体扫描效率提升3倍。

（4）核心软件套件：SpatialMaster（PTB认证）支持多仪器协同测量与GD&T评定，数据可溯源；RobotMaster套件满足机器人校准与性能检测，符合ISO 9283标准。

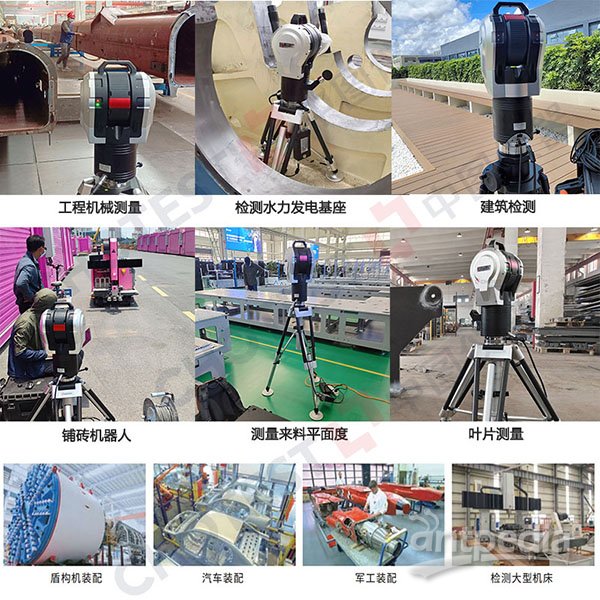

二、应用案例

1.工业机器人精度校准

（1）客户痛点：机器人juedui位置精度差，无法满足精密堆垛、装配需求，传统校准无数据支撑。

（2）解决方案：搭配RobotMaster套件，采集50个不同点位数据，与DH模型理论值对比修正。

（3）实测效果：校准后机器人位置准确度降至0.5mm，位姿重复性提升至0.005°，符合GB/T 12642标准，满足高精度作业要求。

2.连铸机扇形段底座装调

（1）客户痛点：传统吊线测量效率低，调整前后环境差异导致数据偏差，重复返工率高。

（2）解决方案：激光跟踪仪取点+SMT软件建模+外部数据补偿，确保所有扇形段在同一环境下测量调整。

（3）实测效果：装调全流程耗时仅为传统方法的1/3，测量准确度达15μm+6μm/m，避免数据偏差导致的重复调整，大幅提升装调效率。

3.大型龙门机床校准

（1）客户痛点：机床平面度、直线度校准复杂，需多设备配合，水平调整难度大。

（2）解决方案：通过重力对齐功能快速生成水平面，对比工作平台与水平面juedui差值，实时监视调整。

（3）实测效果：替代激光干涉仪完成线性/角度精度测量，调整精度达微米级，保障机床加工品质，减少设备投入成本。

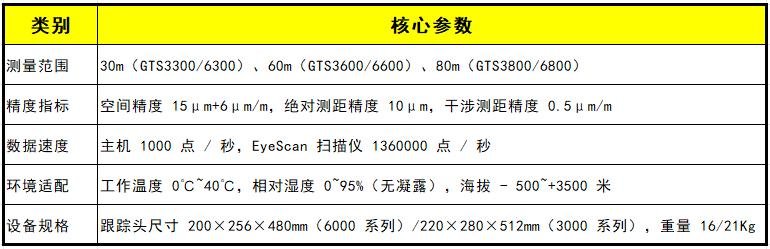

三、关键技术指标

GTS精密测量用激光跟踪仪品牌已在航空航天、机器人、机床、轨道交通等多行业落地验证，用实打实的精度、效率与成本优势，助力客户实现高质量生产。如果您正面临精密测量难题，欢迎联系获取专属解决方案与案例详情，我们将为您提供一对一技术咨询与现场演示服务。

（注：产品参数与配置可能因技术升级调整，具体以实际沟通为准。）
