AI算法全自动影像测量仪

产地：

深圳

型号：

Novator系列

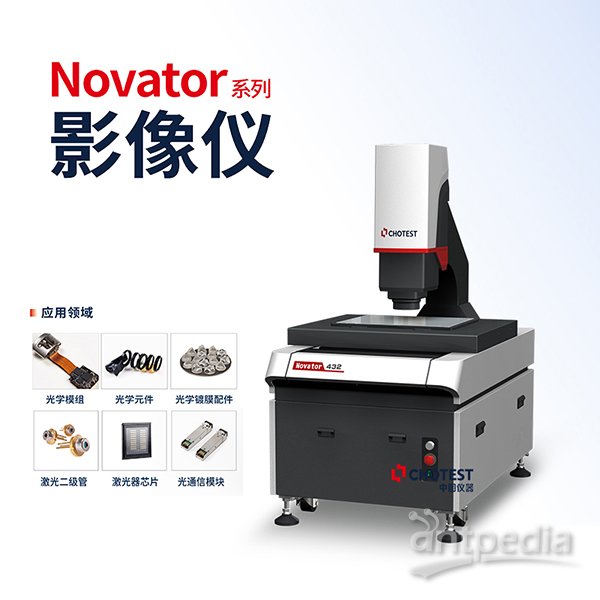

中图仪器Novator系列AI算法全自动影像测量仪可实现各种复杂零件的表面尺寸、轮廓、角度与位置、形位公差、3D空间形貌与尺寸结构等精密测量。其AI自动寻边技术可快速、准确地自动识别出目标特征，使得测量过程实现智能化、无人化。

一、核心亮点

1.单工件测量时间从传统131秒压缩至28秒，效率直接提升4.5倍，批量测量更高效。

2.支持飞拍模式与3D脱机编程，测量效率再提5~10倍，无需占用设备待机时间，设备利用率提升60%。

3.算法通过PTB德国联邦物理技术研究院认证，X/Y轴检测精度达(1.6+L/250)μm，Z轴重复精度±1μm。

4.重复性大于0.02mm的尺寸占比降低81%，不同操作员测量数据一致性远超手动测量，人为误差趋近于零。

5.3D扫描成像测量精度达±0.1%F.S.，精准捕捉复杂零件的空间形貌与尺寸结构。

二、AI自动寻边技术

1.AI模型训练界面简洁，算法强大，训练能力强，训练数据直观。

2.AI测量软件可以边测量边存图，连续优化迭代AI模型，效率高。

3.可解决边界模糊、多重边界、毛刺过多、边缘干扰多等传统测量痛点。

4.相对于传统手动测量，中图智能无人化AI影像测量仪效率高，重复性好。

三、AI测量应用案例

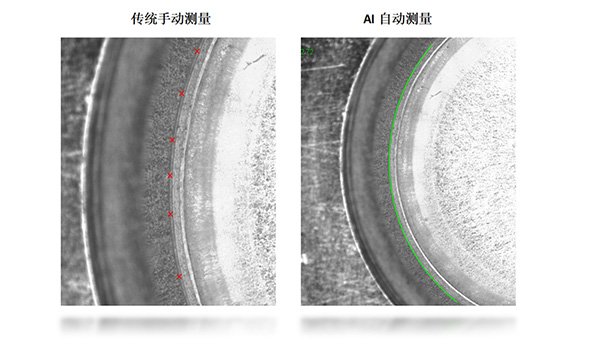

1、新能源行业中电池后盖边缘特征测量时，由于边缘台阶落差较小，导致成像有多层边界干扰且对比度低，自动批量测量不能自动抓取目标边缘，因此只能手动测量。中图AI测量可排除多层边界干扰，即使对比度低也能自动识别到目标边缘，测量效率提升4.5倍，同时排除人为误差，测量数据更稳定。

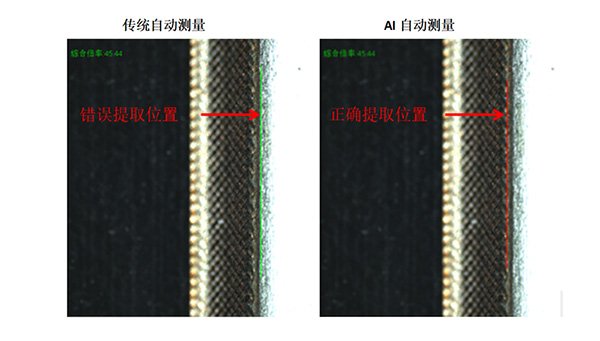

2、3C行业手机中框边缘线测量时，由于该边界不规则，且边界干扰较多，传统自动测量，很容易抓偏，也只能使用手动测量。即使不规则有干扰的边界，中图AI自动测量可以排除干扰自动提取到正确位置，进一步提高测量效率。

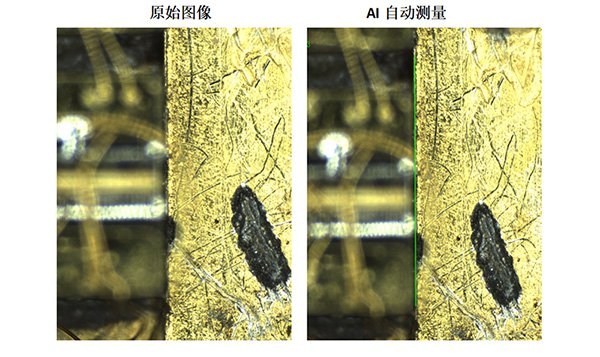

3、金属边边界模糊不清，毛刺过多，边界翘曲不均匀，AI测量可自动过滤毛刺干扰，准确提取边界。

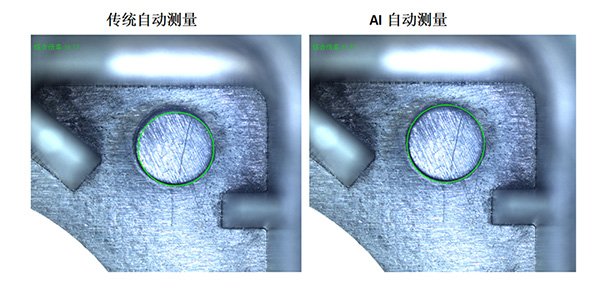

4、黑色塑胶件上圆柱特征形态不一、边缘轮廓不清，传统自动测量容易提偏，AI提取则精确稳定。

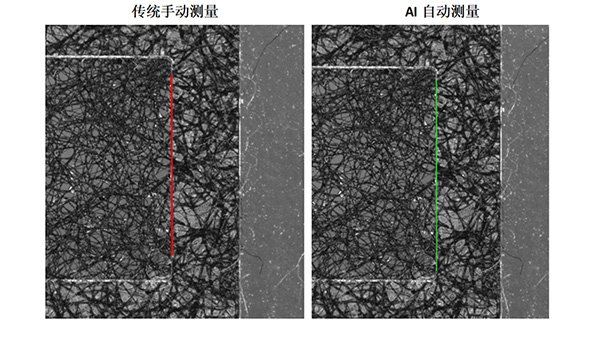

5、塑料薄片边界干扰多，无法自动提取，手动测量费事费力，AI测量可以精准排除边界上的干扰，提取到正确位置。

产品参数将根据技术迭代持续优化，故本产品资料中有关内容可能会根据实际情况随时更新或修改，恕不另行通知，不便之处敬请谅解。
