SJ5120-Smart高精度光栅测长仪

产地：

深圳

型号：

SJ5120-,Smart

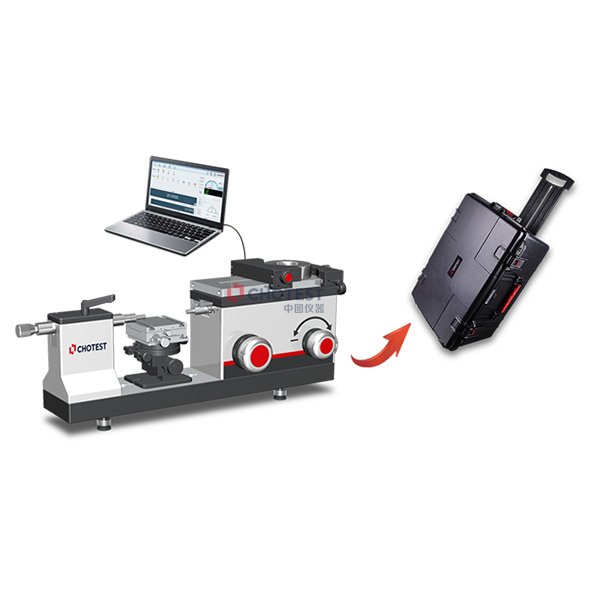

SJ5120-Smart高精度光栅测长仪

　　SJ5120 Smart高精度光栅测长仪采用进口高精度光栅测量系统、进口超高精密研磨导轨、双向切换恒测力系统、高性能计算机控制系统技术，实现各种长度参数的高精度测量。通过超精密研磨导轨保证测量行走的高稳定性及直线度，采用进口高精度光栅测量系统记录接触测量中长度方向坐标，由计算机将数据测力装置、温度传感器的反馈数据进行合成，按被测件参数的相关定义及公式进行分析，计算获得相关长度参数。

　　操作者装好被测件，在检测软件上选择被测件的标准和输入被测件的规格等参数后，移动头座接触被测件，调整工作平台及头尾座找到拐点，采样完成得到当前测量数据，控制盒可以实时显示测量结果，如检测螺纹塞规，则可通过简单换算出螺纹中径，整个测量过程不超过2分钟。

　　控制盒操作界面软件为简体中文操作系统，操作方便。

产品功能

1.仪器可用于检测/校准块规、光滑环塞规、螺纹塞规、卡规、校准杆、花键规/花键跨棒距、标准齿轮跨棒距、非标量规、精密工件内外径等；

2.检测各种类国标（GB）、ISO（国际）、BS（英制）、ANSI（美标）、DIN（德标）、JIS（日标）量规，满足国内客户需求；

3.控制系统操作界面友好，符合用户操作习惯；

性能特点 1.符合阿贝原理高精度测量：

　　SJ5120 Smart采用高精度进口长玻璃光栅尺作为长度方向定位，仪器完全符合阿贝原理。



2.高精度、高稳定性：

1）高精度光栅测量系统，分辨力达到0.01μm，测量精度高；

2）超高精密研磨导轨系统，导轨直线度极高，导轨材料耐磨性好、保证系统高精度稳定可靠的工作；

3）进口特殊材料制作的高刚性、无变形小测杆，保证测试数据的真实采集；



3.恒测力：

1) 恒测力系统，减小了测力对测量结果的影响，保证了较高的系统测量精度；

2) 测力从正到负双方向手动连续可调；

3) 测力非砝码方式调节原理避免了仪器台面不水平及环境振动带来的测力误差。



4.智能检测触摸屏软件系统：

1）操作界面友好，操作者很容易即刻基本掌握仪器操作，使用十分简便；

2）简洁、实用、快速的触摸系统客户操作体验；

3）各国语言软件操作界面，可自由切换，方便用户使用；

4）提供开放式仪器校准操作，方便客户定期对仪器进行校准；



5.智能：

1）智能的环规检测工作平台，采用方便快捷的水平放置方式、夹紧方式以及Y轴及倾斜找拐点；

2）智能的塞规检测夹具，检测时自动找到螺纹中径拐点及塞规直径拐点；

3）智能方便的测力及移动锁紧，操作检测非常简洁快速；



典型应用

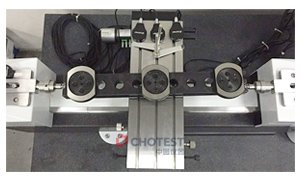

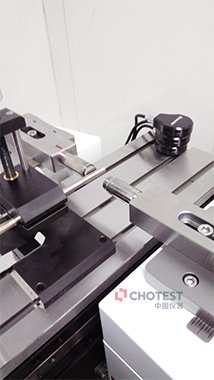

量块校准	螺纹塞规检测

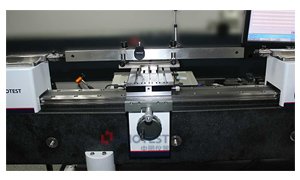

内花键规检测	锥螺纹环规检测

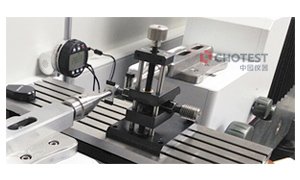

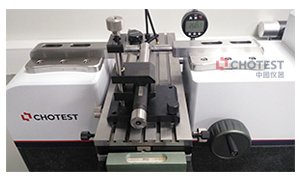

外花键规检测	光面塞规检测

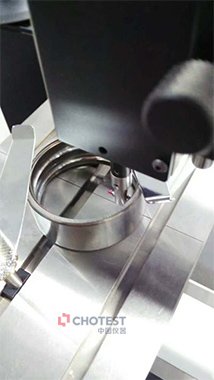

针规检测	轴承外圈检测
