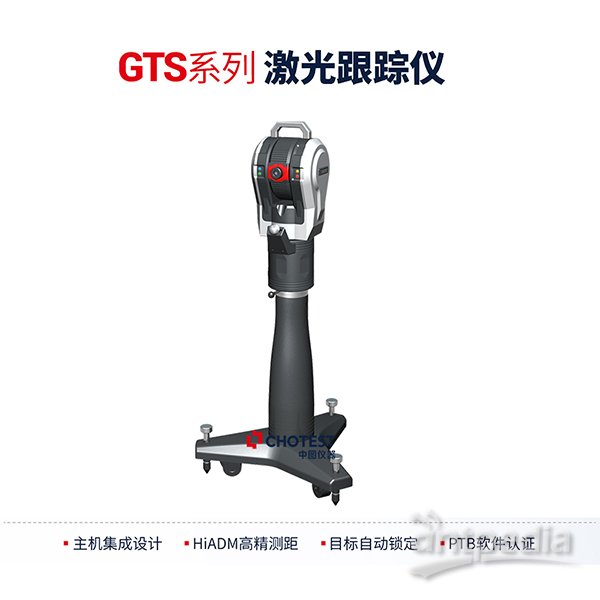

中图仪器GTSμm百米测量激光跟踪仪可用于尺寸测量、安装、定位、校正和逆向工程等应用,是功能强大的计量检测工具。其集激光干涉测距技术、光电检测技术、精密机械技术、计算机及控制技术、现代数值计算理论于一体,能够快速、高效获取大型曲面三维数据。


一、大型曲面应用案例:雷达天线曲面轮廓度检测解决方案

1.设备选型

采用中图GTS3300激光跟踪仪+1.5英寸高精度靶球+SpatialMaster软件。GTS3300激光跟踪仪测量半径可达30m,测量精度15μm+6μm/m,确保了测量的高精准度与大覆盖范围。

2.设备优势

该设备优势在于能方便快捷地进行大尺度空间上三维曲面轮廓点的扫描测量,并且可便携、可单人操作。

3.测量方式及步骤

(1)设备准备阶段

将GTS激光跟踪仪架设在待测雷达天线正前方,确保仪器能够无障碍地对雷达天线曲面进行测量。

(2)坐标对齐环节

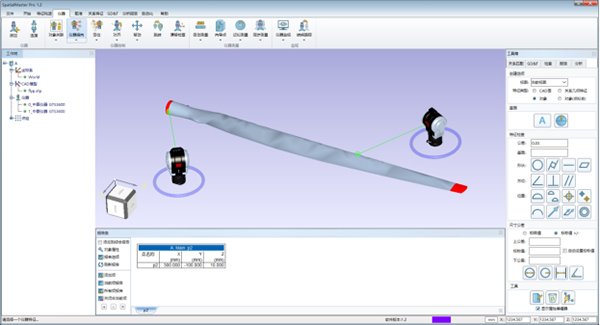

打开SpatialMaster软件,导入雷达天线的三维数模。通过靶球测量雷达天线工装上预先布置好的基准点,完成工件坐标系与数模坐标系的对齐。

(3)数据采集

在SpatialMaster软件上选择连续时间测量模式进行下一步的数据采集,然后手持靶球按照既定的S型测量路径,对雷达天线曲面上进行扫描,同时采集扫描路径上各点的三维坐标数据。

(4)数据分析处理

将采集完的点数据与三维数模的进行对比分析,精确计算出曲面轮廓度的偏差值,并生成直观的色差图,清晰展示曲面各部位的偏差情况。

(5)调整与验证

依据测量所得的偏差数据,GTSμm百米测量激光跟踪仪对雷达天线曲面进行针对性调整,使其符合设计要求。调整完成后,再次进行测量验证,确保产品质量达标。


二、核心技术与方案

1.双自由度系列,覆盖不同测量场景

(1)GTS3000系列(三自由度):搭配光学回射靶球,精准测量大尺度空间内点、线、面、曲面等基础几何特征。

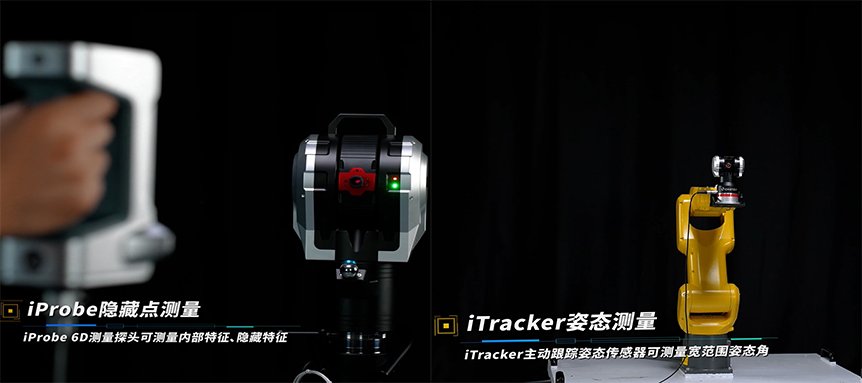

(2)GTS6000系列(六自由度):适配iProbe/iTracker 6D姿态探头/传感器,轻松攻克内部特征、隐藏特征等复杂测量难题。


2.智能配置,强化测量能力

(1)EyeScan跟踪式激光扫描系统:视觉动态跟踪技术,实现大中型物体实时高精度扫描,操作简单高效。

(2)自主研发核心软件:SpatialMaster(PTB认证)支持多仪器协同测量与GD&T评定,RobotMaster套件实现机器人快速标定校准。

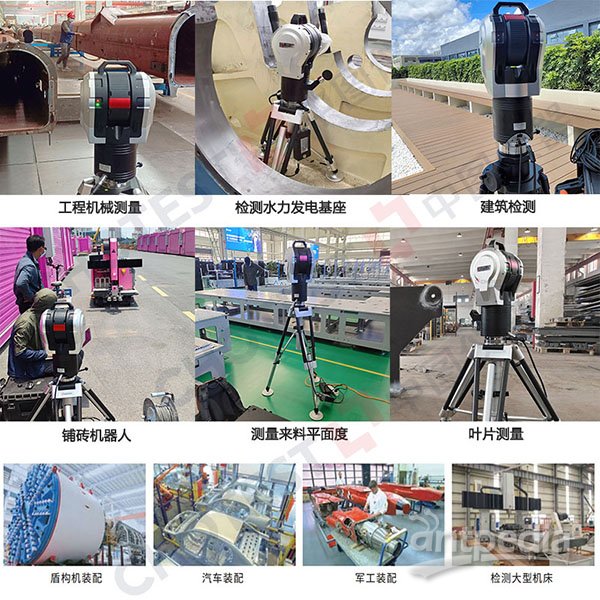

三、其他应用场景

1.机器人位姿检测:通过修正DH模型,将机器人绝对位置精度大幅提升,满足高精度作业需求。

2.连铸机扇形段装调:同一环境下精准测量调整,避免数据偏差导致的重复返工,提升装调效率。

3.大型龙门机床校准:快速完成水平面标定与工作平台水平调整,替代激光干涉仪实现线性/角度精度测量。

4.航空航天零部件装配:保障飞机零部件及整机装配精度,助力装备制造品质升级。


注:产品参数与配置可能因技术升级调整,具体以实际沟通为准。
