装配精度激光跟踪测量仪

产地：

深圳

型号：

GTS系列

中图仪器GTS系列装配精度激光跟踪测量仪全程绝对测距精度达10μm，干涉测距精度0.5μm/m，精准匹配装配场景需求，解决航空航天、轨道交通、重型机械、核电装备等领域中的大尺寸、高复杂度装配难题。

注：产品参数与配置可能因技术升级调整，具体以实际沟通为准。

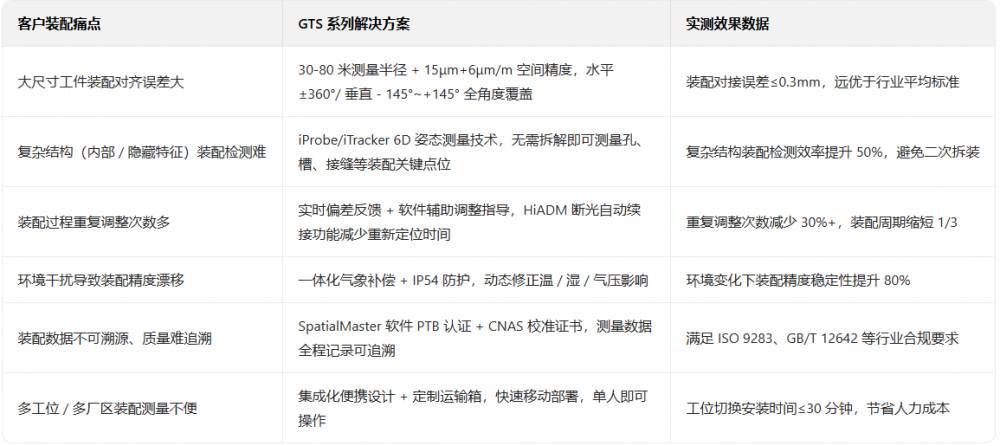

一、激光跟踪仪能解决哪些问题？

二、激光跟踪仪有哪些定制化适配方案？

根据客户装配工件尺寸、结构特点，GTS系列装配精度激光跟踪测量仪提供机型选型（30-80米测量范围）+ 配件组合（6D探头/扫描仪）的专属方案。

1.GTS3000系列（三自由度）：搭配光学回射靶球，精准测量大尺度空间内点、线、面、曲面等基础几何特征，跟踪头重量21Kg，便携易运输。

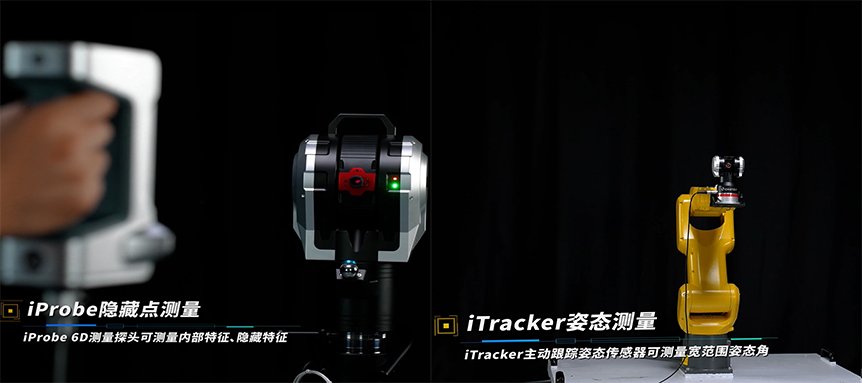

2.GTS6000系列（六自由度）：支持iProbe/iTracker 6D姿态探头/传感器，轻松攻克内部特征、隐藏特征测量难题，跟踪头仅16Kg，灵活性更强。

三、激光跟踪仪有哪些应用？

1. 连铸机扇形段底座装配

（1）客户痛点：扇形段底座需多组同步装配，传统吊线测量受环境影响大，调整后数据偏差导致重复返工。

（2）解决方案：GTS激光跟踪仪取点+SMT软件建模，通过气象补偿确保所有扇形段在同一环境基准下装配调整。

（3）装配效果：底座装配平面度误差小于等于0.02mm/m，全部扇形段装配一致性提升90%，重复调整次数从平均5次降至1次，装配效率提升60%。

 2. 航空航天零部件装配

（1）客户痛点：飞机机身分段对接、发动机舱装配需微米级精度，曲面贴合与隐藏接缝检测缺有效手段。

（2）解决方案：GTS6800（80米测量半径）+ iProbe 6D姿态探头，同步测量表面贴合度与内部接缝间隙。

（3）装配效果：机身分段对接同轴度误差小于等于0.15mm，满足航空级装配标准，装配检测时间从2天缩短至4小时。

3. 轨道交通装备（CR450动车组）装配

（1）客户痛点：车体框架、转向架装配需兼顾大尺寸覆盖与高精度对齐，轨道装配几何形位要求严苛。

（2）解决方案：多站转站测量+EyeScan扫描系统，快速获取装配整体数据与关键点位偏差。

（3）装配效果：转站装配数据拼接误差小于0.3mm，转向架装配平行度误差小于等于0.05mm，满足400km/h运营速度下的装配品质要求。

激光跟踪仪校准服务机器人的应用视频：

装配精度激光跟踪测量仪由深圳市中图仪器股份有限公司 为您提供，如您想了解更多关于装配精度激光跟踪测量仪报价、参数等信息 ，欢迎来电或留言咨询。
