产品详情
产地:
深圳
型号:
GTS系列

GTS坐标测量激光跟踪仪以μm级精度+百米级测量范围的核心优势,整合多元技术与智能方案,为超大型工件、工业母机、大型科学装置等场景提供全域高精度测量解决方案。能解决大尺寸工件测量精度不足、复杂特征检测难、装配效率低、多环境适配差等测量痛点。


一、多元技术与智能方案

1、双自由度系列,覆盖不同测量场景

(1)GTS3000系列(三自由度):搭配光学回射靶球,精准测量大尺度空间内点、线、面、曲面等基础几何特征。

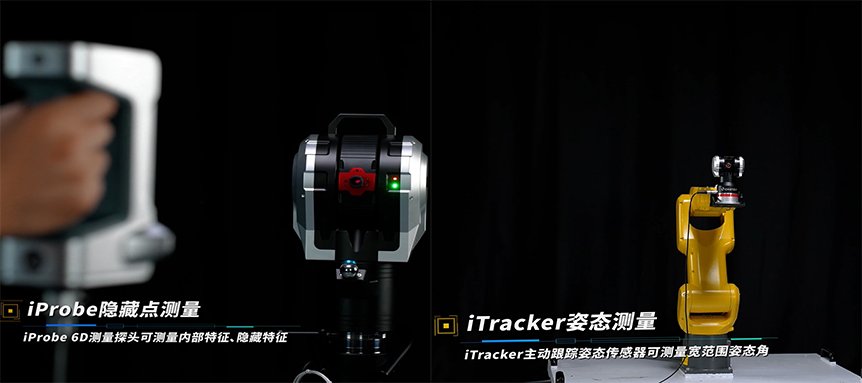

(2)GTS6000系列(六自由度):适配iProbe/iTracker 6D姿态探头/传感器,轻松攻克内部特征、隐藏特征等复杂测量难题。


2、智能配置,强化测量能力

(1)EyeScan跟踪式激光扫描系统:视觉动态跟踪技术,实现大中型物体实时高精度扫描,操作简单高效。

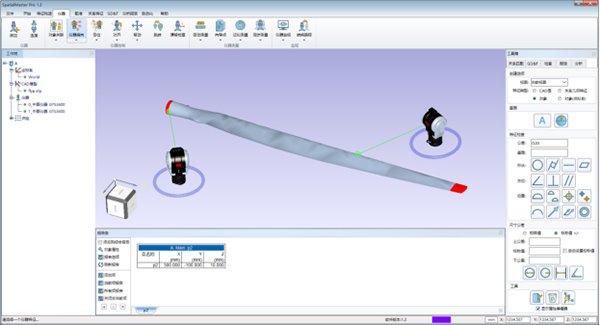

(2)自主研发核心软件:SpatialMaster(PTB认证)支持多仪器协同测量与GD&T评定,RobotMaster套件实现机器人快速标定校准。

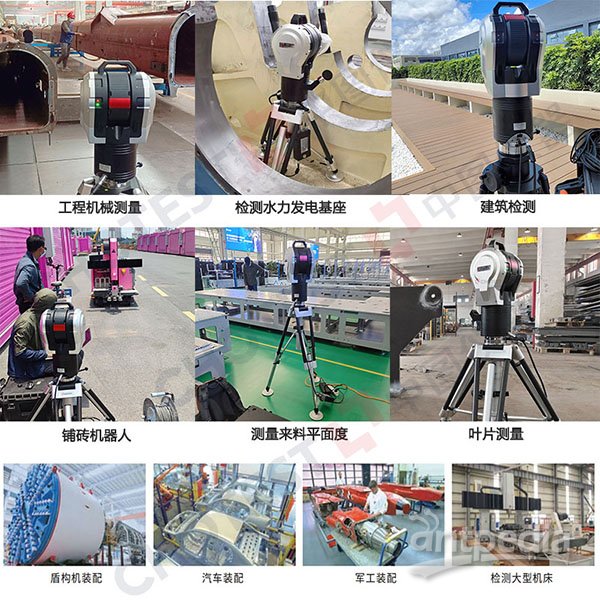

二、应用案例

1.工业机器人精度校准

(1)客户痛点:机器人绝对位置精度差,无法满足精密堆垛、装配需求,传统校准无数据支撑。

(2)解决方案:搭配RobotMaster套件,采集50个不同点位数据,与DH模型理论值对比修正。

(3)实测效果:校准后机器人位置准确度最大降至0.5mm,位姿重复性提升至0.005°,符合GB/T 12642标准,满足高精度作业要求。

2.连铸机扇形段底座装调

(1)客户痛点:传统吊线测量效率低,调整前后环境差异导致数据偏差,重复返工率高。

(2)解决方案:激光跟踪仪取点+SMT软件建模+外部数据补偿,确保所有扇形段在同一环境下测量调整。

(3)实测效果:装调全流程耗时仅为传统方法的1/3,测量准确度达15μm+6μm/m,避免数据偏差导致的重复调整,大幅提升装调效率。

3.大型龙门机床校准

(1)客户痛点:机床平面度、直线度校准复杂,需多设备配合,水平调整难度大。

(2)解决方案:通过重力对齐功能快速生成水平面,对比工作平台与水平面绝对差值,实时监视调整。

(3)实测效果:替代激光干涉仪完成线性/角度精度测量,调整精度达微米级,保障机床加工品质,减少设备投入成本。



三、产品优势

1、突破测量局限:兼顾15μm+6μm/m空间精度与30-80米测量半径,轻松覆盖大型、超大型工件全维度测量需求。

2、提升生产效率:数据输出速度达1000点/秒,无需贴点即可完成高精度扫描,减少重复调整次数30%+。

3、适配复杂场景:IP54防护等级,搭配一体化气象站,从容应对车间、户外等多环境测量需求。

4、降低综合成本:GTS坐标测量激光跟踪仪整合测量、校准、分析全流程功能,替代多种传统仪器,减少设备投入与操作复杂度。

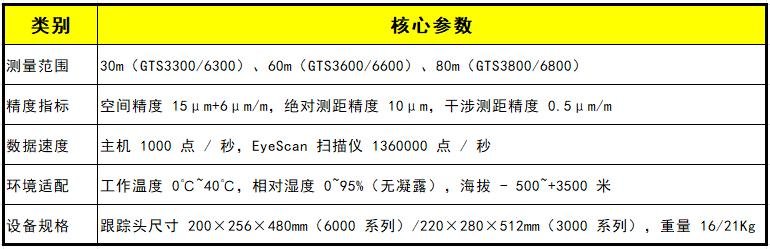

四、关键技术指标


注:产品参数与配置可能因技术升级调整,具体以实际沟通为准。


坐标测量激光跟踪仪由深圳市中图仪器股份有限公司 为您提供,如您想了解更多关于坐标测量激光跟踪仪报价、参数等信息 ,欢迎来电或留言咨询。
