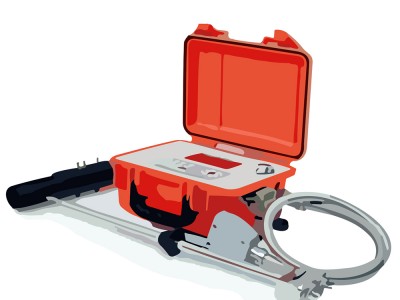

波纹管内径测量仪 内径测量仪器

电源：

220V/380V

重量：

5kg

外形：

350*320*850mm

波纹管内径测量仪 内径测量仪器

一、简介：

本仪器用于预应力混凝土桥梁用波纹管环刚度试验内径测量。满足交通部《JT/T529-2004 预应力混凝土桥梁用塑料波纹管》和《GB/T9647-2015热塑性塑料管材环刚度的测定》的要求。

二、波纹管内径测量仪主要技术指标：

1、测量波纹管规格：Φ22mm～Φ350mm，Φ22mm～Φ750mm，Φ22mm～Φ1200mm，Φ22mm～Φ1650mm，Φ22mm～Φ1950mm，Φ22mm～Φ2250mm，Φ22mm～Φ2550mm，

2、测量分辨率：0.01mm，LED数字显示

3、测量精度：±0.1%

4、测量标尺上行或下行（购买设备时请说明）

5、电源：220V×50Hz 6、重量：2-8.5kg

三、安装校对：

1、仪器平放于工作台。

2、接上220V电源。

3、移动其中一测量标尺使其接近另一标尺，按一下数显表向右键归零初始值是22，然后用标准量具检测其准确度。

4、校对完毕。

5

四、操作：

在线测量波纹管压缩变形 1、将仪器放于试验机工作平台上。

2、把测量标尺深入到波纹管内，如果试验机的下压板上升，将上测量标尺接近波纹管上管壁，下标尺接近波纹管下管壁，此时数显表的读数就是管子的内径尺寸。

3、开动试验机，试验机的工作平台开始上升，压缩波纹管变形，下标尺随工作平台的上升移动，数显表的读数随之变化。   五、仪表校对：

按功能键（SET)，进入参数设定状态，按向右的键，选择A，再按（SET)键，改变A值或大或小对仪表进行校对。等五秒以后仪表自己保存并退回到工作状态。
