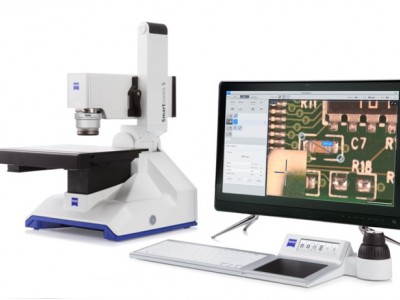

蔡司Smartzoom 5智能超景深3D数码显微镜

型号：

Smartzoom 5

产地：

德国

    蔡司Smartzoom 5智能型数码显微镜，是一款为工业质量控制领域及gao端研究方向的客户提供的一项全新解决方案。可对样品进行三维成像，大范围高速图像拼接，拥有数码变倍及光学变焦、让数码显微镜实现了无极连续变倍，并可快速便携地对样品进行二维、三维的观察和测量。

蔡司Smartzoom 5主要功能：

高精度三维成像及3D测量



蔡司Smartzoom 5使用了平行光路系统，在“景深合成”过程中视野范围始终保持不变，极大地提高了3D测量的准确性。在电子领域广泛应用于检测探针针脚的磨损与变形，BGA球的轮廓测量和裂缝空隙观察，锂电池外壳等复杂表面的分析，电池电极的缺陷及形变测量等。




视野范围：3539 μm x 2654 μm

将镜头对焦于样品zui底部，呈现的视野范围如上图所示；

   在执行景深合成的过程中，镜头从样品底部向顶部执行对焦，此时传统数码显微镜视野范围会发生变化，而使用平行光路的蔡司自动化数码显微镜Smartzoom 5的视野范围始终保持不变。




传统数码显微镜                                    蔡司Smartzoom5



视野范围：3906 μm x 2929 μm                 视野范围：3539 μm x 2654 μm











传统数码显微镜测量电容宽度结果2104.1um            Smartzoom 5测量结果2111.6um



 2. 大范围高速图像拼接



只要使用“图像拼接”功能，即可自动拼接图像。可在短时间内执行大范围拼接且图像无偏移，从而可将全体图像用作俯视图。可实现zui大为纵20000 像素 ×横20000 像素的图像拼接。







    可一边确认观测的整体位置，一边进行测量。用图像拼接功能不仅可以获取高倍率图像，还能掌握目标物的整体形状。而且，只要在任意位置划出轮廓线，还能测量表面凹凸。






 3. 高分辨率观测

多种照明方式可选，并使用“环形去眩光”，即使是高反光的样品也能清晰地获得表面形貌信息。






电容380x 混合光                          涂层900x 同轴光






蔡司Smartzoom 5特点：

1.      PlanApo平场复消散色差物镜，连续无级变倍，可在任意倍率下观察和测量。

2.  大工作距离，防撞镜头，镜头高度集成化，镜头无需增加任何辅助配件。

3.  镜头可以左右倾斜观察样品，倾斜角度精确到0.1度。

4.     LED光源集成到物镜中，可同时使用环形光和同轴光，极大的扩展各种应用。

5.  双相机设计，宏观相机导航，快速定位，一键显微相机拍摄平面和3D照片。

6.     300 x 200 mm大载物台，承重4kg，载物台可电动升降60mm，镜头可电动升降120mm。适应各种尺寸样品。

7.  触摸屏操作：手势控制调节放大倍率，载物台移动，双击自动到视野中间，拍照，测量等等。控制器微调辅助操作，使操作更加人性化。

8.  智能化操作流程，任意操作步骤可重复和追溯，每一个观察位置都可以在宏观地图上标记出来，并可以一键 保存所有操作步骤到数据库，随时调取。

9.   自动批量化检测，可以调取数据库任意“程序”，批量自动运行每一个操作步骤。

10.  一键自动生成Word报告，打印或者Email。

11.  远程检测诊断系统，以及一键离线自检，可以给予用户更加便捷的售后体验。









蔡司Smartzoom 5应用：

1)       电子行业（包括半导体IC邦定、印刷电路板、LED芯片、微电子MEMS等）

2)       机械零部件（包括汽车微小零部件等）

3)       材料（包括腐蚀、金相断口、镀膜厚度、熔融状态、疏水性材料接触角、无纺布等）

4)       刀具（包括常规刀具、金刚石涂层刀具等）

5)       医疗器械（包括心血管支架、 塑胶管断口、注射器等）

6)       电池行业（纽扣电池、锂电池、太阳能电池等）

7)       生命科学（包括昆虫、斑马鱼、植物、仿生材料等）

8)       公安（包括刑侦中的痕检等）

9)       文博（包括文物修复、古陶瓷表面观察等）

10)     食品药品（包括包装材料等）

11)     化妆品（包括皮肤、毛发等）

12)     其他（造纸、纺织、印刷等）








注：该仪器未取得中华人民共和国医疗器械注册证，不可用于临床诊断或治疗等相关用途
