扫描电镜(SEM)样品镀膜:靶材与厚度选择指南

来源:仪器仪表网 作者:张大摄 日期:2026-06-01 19:02:22
分享:

    【仪器信息网 专题推荐】在扫描电镜(SEM)样品制备中,镀膜是解决非导电样品(如生物组织、高分子、陶瓷)荷电效应、减少热损伤、增强二次电子信号的关键步骤。选择合适的靶材和厚度,直接影响图像质量。

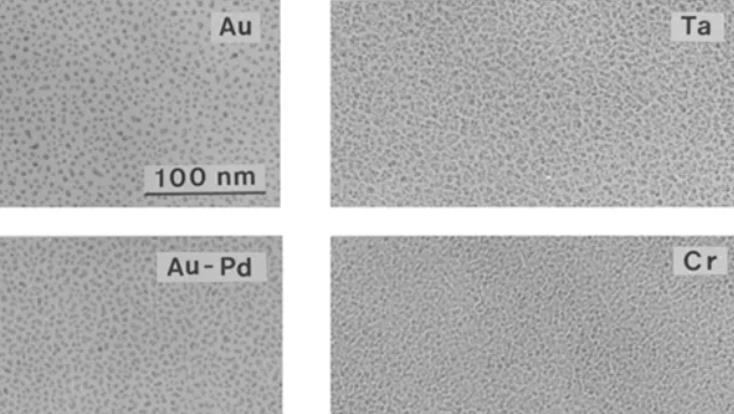

扫描电镜(SEM)样品制备

  - **靶材选择**:

  - **金(Au)**:导电性极佳,化学稳定,适合常规钨灯丝SEM及低倍观察,但金颗粒较大,会干扰高分辨成像和EDS分析。

  - **铂(Pt)/铂钯合金**:颗粒细小,适用于场发射SEM(FE-SEM)的高分辨成像,但价格较高,对真空度要求严格。

  - **碳(C)**:轻元素,不干扰EDS、EBSD等元素分析,适合分析型样品,但信号增强能力较弱。

  - **厚度选择**:

  - **常规观察(5-10 nm)**:兼顾导电与细节,金靶8-10 nm,铂靶约5 nm。

  - **高分辨成像(2-5 nm)**:配合铂靶使用,保留纳米级细节。

  - **强导电需求(10-20 nm)**:用于多孔、粉末或长时间观察的样品。

  此外,镀膜仪可提供精准的金属或碳镀膜,满足从常规到超高分辨的多种需求。合理搭配靶材与厚度,是获得清晰、无伪影SEM图像的关键。
