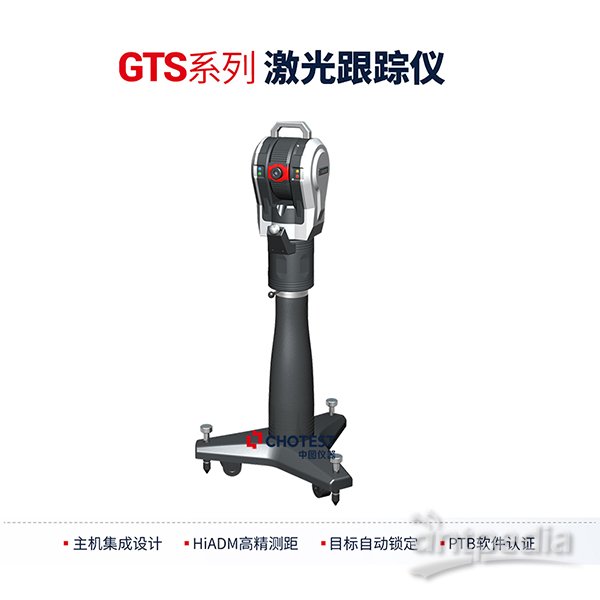

中图仪器激光追踪仪

产地：

深圳

型号：

GTS系列

一、跟踪仪核心价值

1.精度突破：空间精度达15μm+6μm/m，绝对测距精度10μm（全程），干涉测距精度0.5μm/m，满足超大型工件微米级测量需求。

2.效率倍增：数据输出速度1000点/秒，EyeScan扫描仪最高1360000点/秒，无需贴点即可完成高精度扫描，减少重复调整次数30%+。

3.范围覆盖：测量半径30-80米（多型号可选），水平方向±360°、垂直方向-145°~+145°，覆盖从中小型工件到百米级大型装置全场景。

4.成本优化：整合测量、校准、分析功能，可替代激光干涉仪等多种传统设备，减少设备投入40%+，单人即可操作，降低人力成本。

5.环境适配：中图仪器激光追踪仪IP54防护等级，集成一体化气象站（0.1℃温度、0.1kPa气压、6%湿度精度），适应车间粉尘、户外温差等复杂环境。

二、跟踪仪核心技术方案

1.双系列机型，覆盖不同场景需求

（1）GTS3000系列（三自由度）：搭配光学回射靶球，精准测量大尺度空间内点、线、面、曲面等基础几何特征，跟踪头重量21Kg，便携易运输。

（3）GTS6000系列（六自由度）：支持iProbe/iTracker 6D姿态探头/传感器，轻松攻克内部特征、隐藏特征测量难题，跟踪头仅16Kg，灵活性更强。

2.智能配件+专业软件，强化测量能力

（1）iProbe 6D姿态探头：无线传输设计，探头精度35μm，可测量孔、洞等内部特征，工作续航≥8小时，复杂特征测量效率提升50%。

（2）iTracker 6D姿态智能传感器：主动反向跟踪技术，俯仰角-55°~+60°、偏航角±180°，姿态角精度0.03°，重复性0.005°，适配机器人、机床等动态测量。

（3）EyeScan跟踪式激光扫描系统：41条蓝色激光线，不惧黑亮工件，基准工作距300-3000mm，支持大跨度转站，大型物体扫描效率提升3倍。

（4）核心软件套件：SpatialMaster（PTB认证）支持多仪器协同测量与GD&T评定，数据可溯源；RobotMaster套件满足机器人校准与性能检测，符合ISO 9283标准。

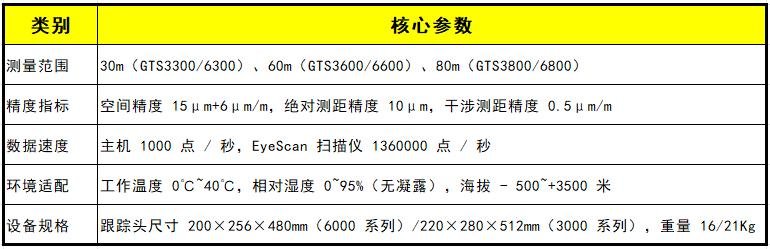

三、关键技术指标

注：产品参数与配置可能因技术升级调整，具体以实际沟通为准。

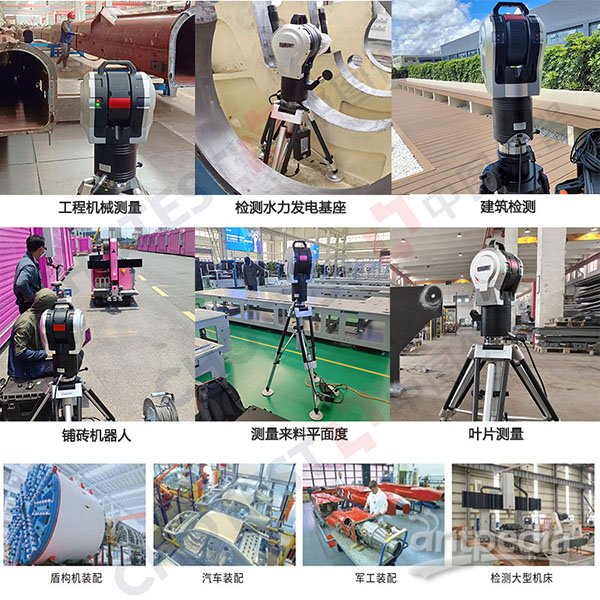

四、应用案例

GTS系列中图仪器激光追踪仪已在航空航天、机器人、机床、轨道交通等多行业落地验证，用实打实的精度、效率与成本优势，助力客户实现高质量生产。如果您正面临精密测量难题，欢迎联系获取专属解决方案与案例详情，我们将为您提供一对一技术咨询与现场演示服务。
