帕克 NX20 原子力显微镜 生物研究

产地：

韩国

型号：

Park NX20

引领用于故障分析和大型样品研究的纳米计量工具

作为一款缺陷形貌分析的精密测量仪器，其主要目的是对样品进行缺陷检测。而仪器所提供的数据不能允许有错误的存在。Park NX20，这款高精密的大型样品原子力显微镜，凭借着数据的准确性，在半导体和硬盘行业中大受赞扬。

全面多样的分析功能

Park NX20可快速帮助客户找到产品失效的原因，并帮助客户制定出更多具有创意的解决方案。高精密度可为用户带来高分辨率数据，让用户能够更加专注于工作。与此同时，非接触扫描模式让探针针尖更锋利、更耐用，无需为频繁更换探针而耗费大量的时间和金钱。



即便是刚接触原子显微镜的工程师也易于操作

Park NX20拥有业界便捷的设计和自动界面，让你在使用时无需花费大量的时间和精力，也不用为此而时时不停的指导初学者。借助这一系列特点，您可以更加专注于解决更为重大的问题，并为客户提供及时且富有洞察力的失效分析报告。

Park NX20技术参数扫描器Z扫描器

柔性引导高推动力扫描器

扫描范围: 15 µm (可选 30 µm)
高度信号噪声等级: 30 pm
(RMS, at 0.5 kHz带宽)



XY扫描器

闭环控制的柔性引导XY扫描器

扫描范围: 100 µm × 100 µm
(可选 50 µm × 50 µm)



驱动台

Z位移台行程范围 : 25 mm (Motorized)
聚焦样品台行程范围 : 15 mm (Motorized)
XY位移台行程范围 : 150 mm x 150 mm (Motorized)



样品架

样品尺寸 : 基本配置开放空间 up to150 mm x 150 mm,厚度 up to 20 mm (可选，可扩展到 200 mm x 200 mm)
样品重量 : < 500 g



光学

10倍 (0.23 N.A.)超长工作距离镜头 (1µm分辨率)
样品表面和悬臂的直观同轴影像
视野 : 840 × 630 µm (带10倍物镜)
CCD : 100万像素, 500万像素 (可选)



软件SmartScan™

AFM系统控制和数据采集的专用软件
智能模式的快速设置和简易成像
手动模式的高级使用和更精密的扫描控制

XEI

AFM数据分析软件



电子

集成功能
4通道数字锁相放大器
数据Q控制

信号处理

ADC : 18 channels 4 high-speed ADC channels 24-bit ADCs for X, Y and Z scanner position sensor

DAC : 17 channels 2 high-speed DAC channels 20-bit DACs for X, Y and Z scanner positioning

Maximum data size : 4096 x 4096 pixels

连接外部信号
20个嵌入式输入/输出端口
5个TTL输出 : EOF, EOL, EOP, 调制和交流偏压



AFM模式
(*可选项)标准成像

真正非接触式原子力显微镜
PinPoint™ 原子力显微镜
接触式原子力显微镜
横向力显微镜(LFM)
相位成像
轻敲式原子力显微镜



力测量

力-距离(F/d)光谱
力谱成像



介电/压电性能

静电力显微镜 (EFM)
动态接触式静电力显微镜 (EFM-DC)
压电力显微镜 (PFM)
高压压电力显微镜*



机械性能

力调制显微镜 (FMM)
纳米压痕*
纳米刻蚀*
高压纳米刻蚀*
纳米操纵*



磁学性能*

磁力显微镜 (MFM)
可调制磁力显微镜







电性能

导电原子力显微镜 (C-AFM)*
IV 谱线*
扫描开尔文探针显微镜 (KPFM)
扫描电容显微镜 (SCM)*
扫描电阻显微镜 (SSRM)*
扫描隧道显微镜 (STM)*
光电流测绘 (PCM)*



化学性能*

功能化探针的化学力显微镜
电化学显微镜 (EC-AFM)



高级选项

为用户量身定制原子力显微镜



自动数据收集和分析，适合工业客户产线测量

Park的自动化控制软件，可根据您的预设程序自动进行AFM测量。它可以准确地收集数据，执行模式识别，并使用它的寻边器和光学模块进行分析，不需要人工介入，从而为您节省大量宝贵时间。



倾斜样品倾角夹具，可帮助您进行样品侧壁成像。

NX20的创新架构实现了对样品侧壁和表面的检测，还能够测量出相应角度。这为您提供了更多的创新研究方案和对样品更深入的理解。





温度稳定的隔音罩

创新的控制设计使Park NX20能够快速达到温度平衡
NX20具有主动隔振功能。

集成编码器的自动载台

• XY马达运动工作时分辨率为1 µm，重复率为2 µm。
• Z马达运动的分辨率为0.1 µm，分辨率为1 µm。



样品盘

• 用于电气测量的专用小样品架
• 用于固定晶圆的真空槽

温度控制

· 温控台 1:  -25 °C to +170 °C
·温控台 2:  Ambient to +250 °C
· 温控台 3:  Ambient to +600 °C

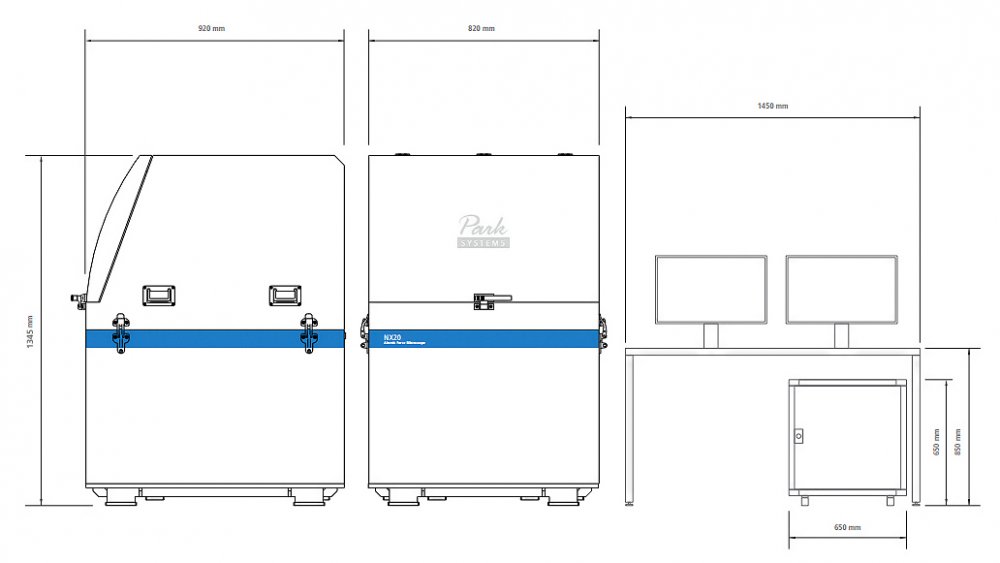

Dimensions in mm
