高分辨力激光干涉仪

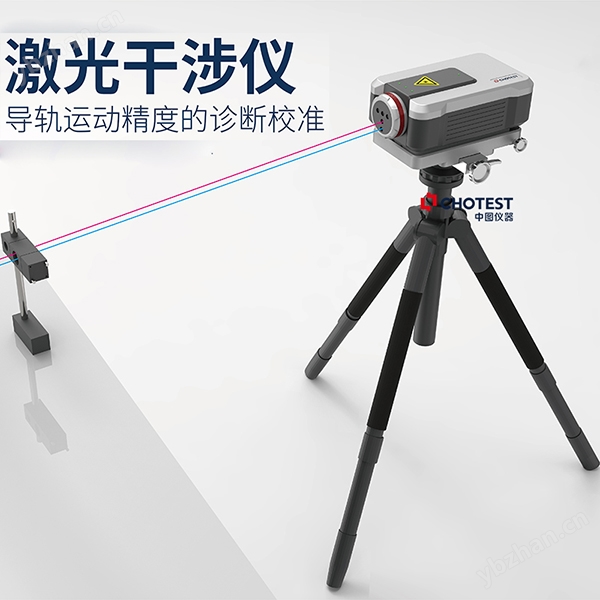

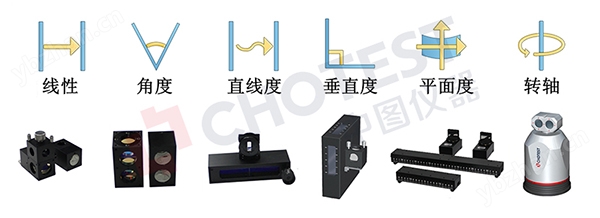

SJ6000动态测量软件搭配线性镜组、角度镜组或直线度镜组可以进行相应的线性、角度或直线度的动态测量与性能检测。

动态测量包括基于时间的动态测量和基于距离的动态测量，SJ6000动态测量软件可对动态测量数据进行位移分析、速度分析、加速度分析、振幅与频率分析等。

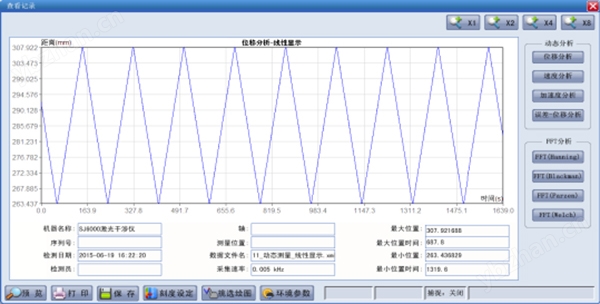

位移-时间曲线

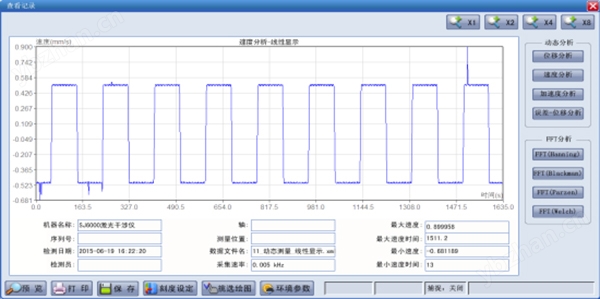

速度-时间曲线

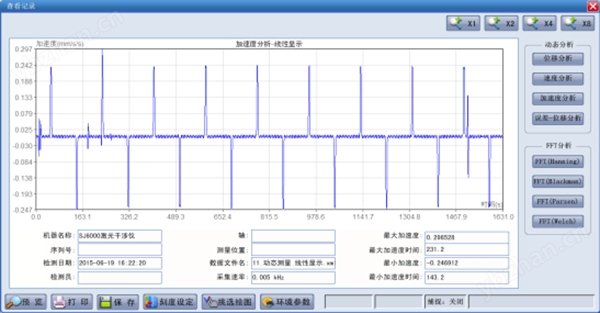

加速度-时间曲线

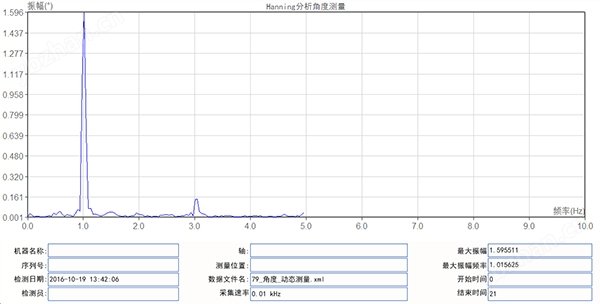

振幅-频率曲线

1、基于时间的动态测量

机器运动控制性能评价：

1）运动控制器PID控制参数测试与设置

2）高速运动后机器的稳定性测试与评价

3）高性能运动控制器的微小步幅的测试

2、振动监视

1）扫描应用：用于定位精度不重要，但恒速对实现高质量成像非常关键的场合

2）机床应用：典型应用包括要求刀具慢速、平稳轮廓运动的高质量表面精加工

3、振动频率分析

1）被测对象的振动频率分析

2）FFT快速傅立叶变换分析

4、基于距离的动态测量

基于距离的动态测量，SJ6000激光干涉仪系统将沿着轴线“飞行"测量，即运动轴在不停顿的情况下以用户间隔进行数据采集。

5、提供脉冲触发方式采集

CT70正交触发盒可监控光栅、编码器、控制器等信号，配合SJ6000激光干涉仪，可实现脉冲触发启动采集和连续脉冲触发采集。适用于运动轴在不停顿的情况下，触发激光干涉仪按照间隔位置进行数据采集。

（1）可实现线性、角度、直线度、垂直度、平行度、平面度、回转轴等几何参量的高精密测量；

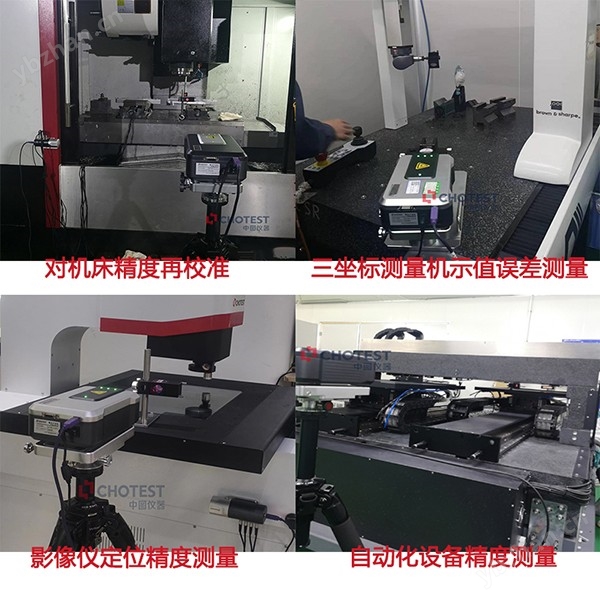

（2）可检测数控机床、三坐标测量机等精密运动设备其导轨的线性定位精度、重复定位精度等，以及导轨的俯仰角、扭摆角、直线度、垂直度等；

（3）可实现对机床回转轴的测量与校准；

（4）可根据用户设定的补偿方式自动生成误差补偿表，为设备误差修正提供依据；

（5）具有动态测量与分析功能，包括位移分析、速度分析、加速度分析、振幅和频率分析等，可进行振动分析、丝杆导轨的动态特性分析、驱动系统的响应特性分析等；

（6）支持手动或自动进行环境补偿。

主机

稳频精度：0.05ppm

动态采集频率：50 kHz

预热时间：≤ 6分钟

工作温度范围：(0~40)℃

存储温度范围：(-20~70)℃

环境湿度：(0~95)%RH

环境补偿单元

空气温度传感器：±0.1℃ (0~40)℃，分辨力0.01℃

材料温度传感器：±0.1℃ (0~55)℃，分辨力0.01℃

空气湿度传感器：±6%RH (0~95)%RH

大气压力传感器：±0.1kPa (65~115)kPa

线性测量距离：(0~80)m (无需远距离线性附件)

角度测量范围：±10°

平面度测量范围：±1.5mm

直线度测量范围：±3mm

垂直度测量范围：±3/M mm/m

便携箱尺寸：613*460*230mm

标准配置重量：18kg
