产品详情
产地:
深圳
型号:
SJ5800

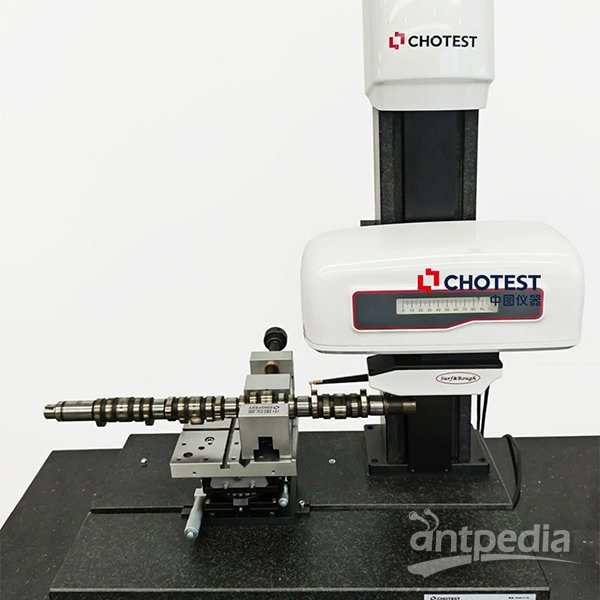

SJ5800齿轮轮廓粗糙度检测仪器以0.1nm分辨率+1δ≤1nm重复性,通过扇形框选提取齿廓圆弧、自动点捕捉提取齿线、两线夹角测量齿形角度等功能,精准识别齿轮复杂曲面特征,避免人工测量的主观误差。在齿轮制造、汽车传动、机械传动等行业中,在齿轮制造、汽车传动、机械传动等行业,解决齿面粗糙度不均、齿廓轮廓偏差、批量检测效率低、测量数据不可靠等问题。

(注:产品参数以实际配置为准,可根据齿轮检测场景定制测量模块与夹具)

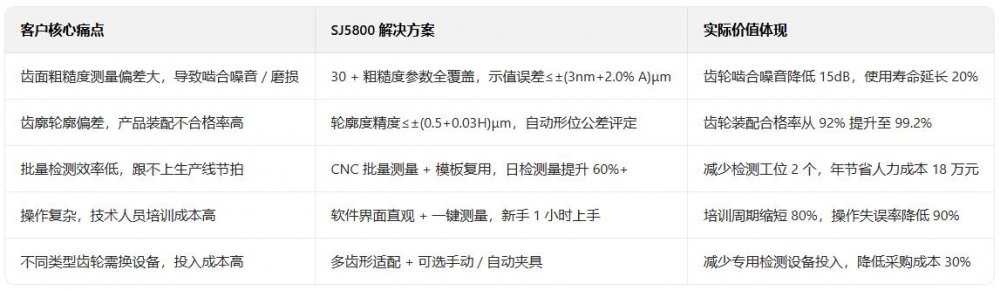

一、齿轮检测解决方案



二、齿轮检测技术

1. 全维度参数覆盖,满足齿轮检测严苛需求

(1)核心测量参数:精准检测齿轮齿面粗糙度(Ra、Rz、Rq、Rsk等30+参数,测量范围Ra0.012μm~12.5μm)、齿廓轮廓度、齿线直线度、齿根圆角半径、齿顶倒角角度/尺寸等关键指标,全面适配直齿轮、斜齿轮、锥齿轮、行星齿轮等各类齿轮类型。

(2)超高测量精度:0.1nm分辨率+1δ≤1nm重复性,齿面粗糙度示值误差≤±(3nm+2.0%A)μm(A为测量标称值),齿廓角度测量精度≤±1′,轮廓测量误差≤±(0.5+0.03H)μm(H为测量高度),数据符合GB/T 3505-2009、ISO 4287等国际标准,可直接作为产品合格判定依据。

(3)专属测量工具:通过扇形框选提取齿廓圆弧、自动点捕捉提取齿线、两线夹角测量齿形角度等功能,精准识别齿轮复杂曲面特征,避免人工测量的主观误差。

2. 高效批量检测:齿轮行业效率提升60%+

(1)一体测量省流程:齿面粗糙度与齿廓轮廓一次扫描完成,无需切换测量模块,单齿轮检测时间从传统设备的12分钟压缩至4分钟,流程减少67%。

(2)批量检测自动化:CNC固定坐标系模式+模板化设置,一次编程即可批量复用,某汽车齿轮供应商批量检测变速箱齿轮(日产量500件),检测效率从传统人工操作的200件/天提升至500件/天,匹配生产线节拍。

(3)智能数据处理:自动生成含CPK/PPK统计值的检测报告,支持Word/PDF/Excel批量导出,齿轮批次质量分析时间缩短80%,便于生产过程追溯与优化。

3. 稳定适配:复杂工况与多材质兼容

(1)软硬齿面通吃:0.5-3mN可调智能恒测力系统,既能精准测量硬质合金齿轮(避免齿面划痕),也能适配塑料齿轮(防止材质变形),测力误差降低30%。

(2)复杂齿形适配:超高直线度研磨级导轨(直线度≤0.2μm/100mm)+ 舵机防坠结构,可稳定扫描齿轮齿根、齿顶等陡坡部位,避免测针卡顿或损伤,适配模数0.5-10mm齿轮检测。

(3)长期稳定运行:高刚性测针拔插结构(无需锁螺钉)+ 运动轴软硬件双重保护,测针使用寿命提升3倍;精度标定台自动补偿测针磨损,设备连续运行1年测量精度衰减≤0.5%。


无论你是轴承企业需要批量检测滚子凸度,还是机械加工厂需提升复杂零件测量效率,SJ5800齿轮轮廓粗糙度检测仪器都能提供精准适配的解决方案。如果您正为齿轮检测的精度、效率或成本问题困扰,立即咨询!


齿轮轮廓粗糙度检测仪器由深圳市中图仪器股份有限公司 为您提供,如您想了解更多关于齿轮轮廓粗糙度检测仪器报价、参数等信息 ,欢迎来电或留言咨询。
