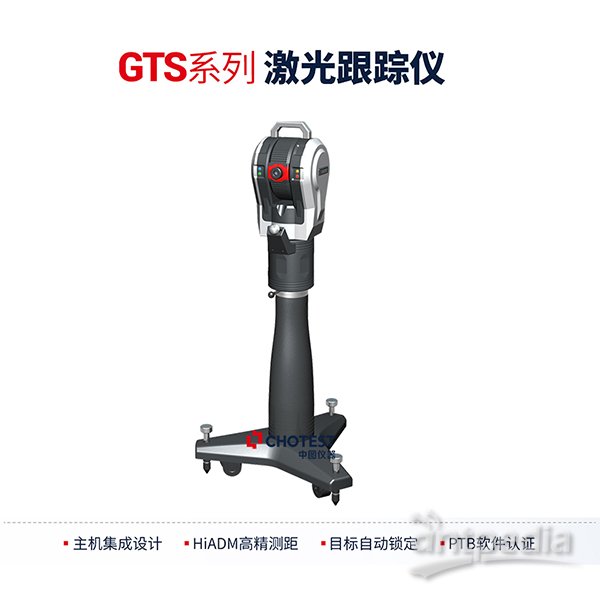

广东GTS激光跟踪仪

产地：

深圳

型号：

GTS系列

广东GTS激光跟踪仪整合激光绝对测距（ADM）与干涉测距（IFM）技术，以μm级精度与百米级测量范围，解决航空航天、轨道交通、重型机械、核电装备等领域中的大尺寸、高复杂度装配难题。如果您正面临大尺寸装配精度不足、复杂结构装配检测难、装配效率低下等问题，欢迎联系获取广东GTS激光跟踪仪产品资料。

一、技术特点

1.HiADM融合测距技术：精度与效率双结合

（1）整合激光绝对测距（ADM）与干涉测距（IFM）技术，兼具绝对测距的便捷性与干涉测距的高动态速度。

（2）全程绝对测距精度达10μm，干涉测距精度0.5μm/m，断光后自动续接无需人工干预，测量效率提升40%。

（3）适配复杂测量场景，无论是静态工件定位还是动态轨迹捕捉，均能保持稳定高精度输出。

2. 6D姿态测量技术：解决复杂特征测量难题

（1）iProbe 6D姿态探头：采用机器视觉+重力对齐传感融合技术，无线传输设计续航≥8小时，探头精度35μm。

2）iTracker 6D姿态智能传感器=：主动反向跟踪技术，俯仰角-55°~+60°、偏航角±180°，姿态角精度0.03°，重复性0.005°。

（3）可精准测量工件内部特征、隐藏特征，无需拆解工件，复杂结构测量效率提升50%，适配机器人、机床等动态测量场景。

3. EyeScan视觉动态跟踪扫描技术：无贴点高效扫描

（1）搭载41条蓝色激光线（34条交叉+7条平行精细模式），不惧黑亮工件表面。

（2）扫描速度1360000点/秒，基准工作距300-3000mm，支持大跨度转站测量，大型物体扫描效率是传统设备的3倍。

（3）碳纤维材质机身仅1.5kg，便携稳定，无需提前贴点，大幅减少前期准备时间。

4. SpatialMaster智能测量软件：数据处理与合规双达标

（1）自主研发且通过PTB认证，支持多仪器协同测量，数据可溯源，满足GD&T几何公差专业评定。

（2）具备最佳拟合、顺序配准等多种对齐方式，提供自动化测量、批量点测量功能，数据处理效率提升60%。

（3）支持SDK接口自主编程，报告格式灵活定制，满足企业质量审核与数据存档需求。

5.一体化气象补偿与密封防护技术：复杂环境稳定输出

（1）集成一体化气象站，温度测量精度0.1℃、气压0.1kPa、湿度6%，实时补偿环境因素对测量的影响。

（2）整机防护等级达IP54，有效抵御粉尘、飞溅物侵袭，工作温度范围0℃~40℃，相对湿度0~95%无凝露，适配车间、户外等多场景。

6.集成化与便携化设计：多场景灵活部署

（1）主机集成化设计，GTS6000系列跟踪头仅16Kg，GTS3000系列21Kg，线缆大幅减少，现场快速安装调试。

（2）搭配便携式三脚架（高度调节63-110cm）与定制运输箱，多厂区、多工位移动测量更便捷，运输无损耗。

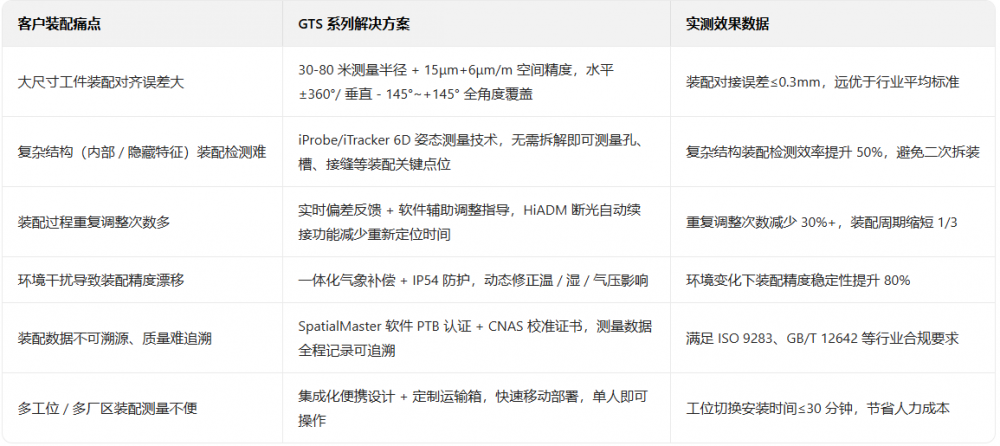

二、应用解决方案

三、应用场景

1.机器人校准：搭配RobotMaster套件，基于6D姿态测量技术，校准后机器人位置准确度降至0.5mm，符合ISO 9283标准。

2.机床装调：通过重力对齐技术快速生成水平面，替代激光干涉仪完成线性/角度精度测量，调整精度达μm级。

3.航空航天装：80米测量半径覆盖整机装配，15μm+6μm/m空间精度，保障零部件对接误差可控。

4.轨道交通检测：多站位转站测量拼接误差小于0.3mm，满足高速列车轨道几何形位高精度检测需求。

注：广东GTS激光跟踪仪产品参数配置与解决方案可能因技术升级调整，具体以实际沟通为准。
