1nm分辨率全自动光栅测长机

1、高精度、高稳定性：

1)零膨胀超高精度光栅测量系统，测量精度高；

2)高精密特制研磨级直线导轨系统，导轨直线度高，导轨材料耐磨性好、保证系统高精度稳定可靠的工作；

3)进口特殊材料制作的高刚性、无变形测杆，保证测试数据的真实采集；

4)采用高精度稳定的大理石基座，保证了在头座及五轴工作台的移动过程中不会产生变形以及仪器不受外界震动干扰，保证了仪器的稳定可靠；

2、全自动调节双向高精度电子恒测力系统：

1) 全自动调节双向高精度电子恒测力系统，采用特殊及双向受力弹性结构，测力恒定性好，减小了测力对测量结果的影响，全自动伺服驱动控制测力及光栅反馈测力位置，保证了高的系统测量重复性精度；

2) 电子测力通过调节杆全自动伺服驱动系统控制连续可调；

3) 电子测力传感器原理避免了仪器台面不水平及环境振动引起的测力变化带来的测量误差。

3、零测力修正系统：

1) 准确的电子测力技术，能准确的读取到当前的；

2) 零测量力修正，根据被测件测量时的测针、测帽形状及被测件尺寸进行测力变形量修正。

4、全自动测量系统：

1) 带自动扫描功能，可自动扫描各种量规、量块、量具，根据软件自动定义流程进行全自动、半自动扫描；

2) 智能测力检测系统，防止误操作撞机，测力接触自动停止，自动采样并自动得到测量结果。

5、智能化管理与检测软件系统：

1)仪器操作界面友好，操作者很容易即可基本掌握仪器操作，使用十分简便；

2)10多年积累的实用检定软件设计经验，向客户提供简洁、实用、快速的操作体验；

3)集成众多长度标准、规程，功能强大、自动处理数据、打印各种格式的检定报告，自动显示、打印、保存、查询检定记录；

4)测量范围广，可满足绝大多数类型的量规、量块等长度参数测量；

5)软件配备快速找拐点指示功能，方便客户快速便携地找到被测件的拐点；

6)纯中文操作软件系统，更好的为国内用户服务；

7)打印格式正规、美观。检定数据可存档，或集中打印，不占用检定操作时间；

8)本仪器采用计算机大容量数据库储存，可自动记录保存所有检定结果。

6、高性能CNC五轴工作台：

1)X，Y，Z三轴采用高性能交叉滚子导轨：摩擦力小，稳定性好，承载高；

2)Y轴、Z轴采用全自动直流伺服驱动系统驱动控制，光栅反馈实时位置可自动找到拐点并记录拐点位置，调节细度高，能够全自动准确的找到拐点；

3)Z轴及Y轴配置有光栅系统，可连接将数据传输到电脑，可用于锥度量规及工件的测量。

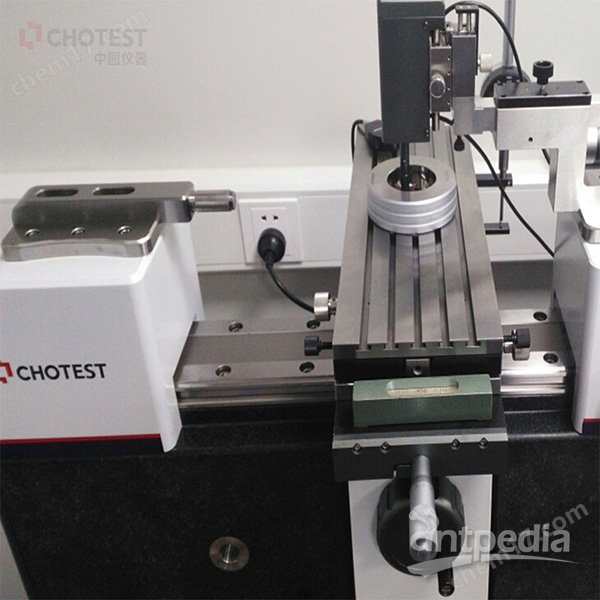

7、高性能螺纹环规测量装置：

配置高性能超高进度螺纹环规测量装置，可测量小螺纹环规，同时可完成小光滑环规检测；测量重复性（2S）可达0.12μm以内；测量力为电子测力，软件界面内可自由设置，设置较小测力可用于超薄壁工件测量；

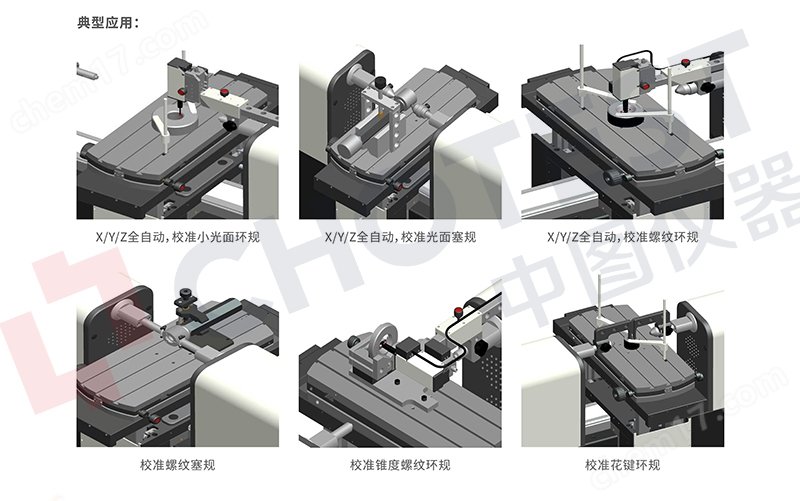

1.自动校准高等量块、块规、高等光滑环塞规、螺纹环塞规、光滑卡规、千分尺校对杆、两点内径千分尺、光滑锥度环塞规、螺纹锥度环塞规等量具量规；

2.检测各种类国标（GB）、ISO（国际）、BS（英制）、ANSI（美标）、DIN（德标）、JIS（日标）量规。国内量块、量规、螺纹规、尺类、千分尺校对杆、卡规等及其它标准数据库，满足国内客户需求；

3.满足多种检定规程、标准，根据规程、标准自动进行检测结果判定；

4.界面友好，更符合中国用户操作习惯；

5.测量记录采用集中式数据库管理，可按被测件类型、生产单位、出厂编号、检定员、送检单位、设备编号、检定日期和有效日期等查询和管理检定记录；

6.可从数据库中选定多条记录成批打印检定记录或者检定证书；

7.可将检定数据输出到Word、Excel、PDF文档；

8.具有数据备份和还原数据库功能；

9.输出多种Word格式报表，并支持自定义报表，定制检定记录报表和检定证书的格式，特别适合国内计量机构对报表方面的要求；

10.可根据客户需求定制标准（选配）。

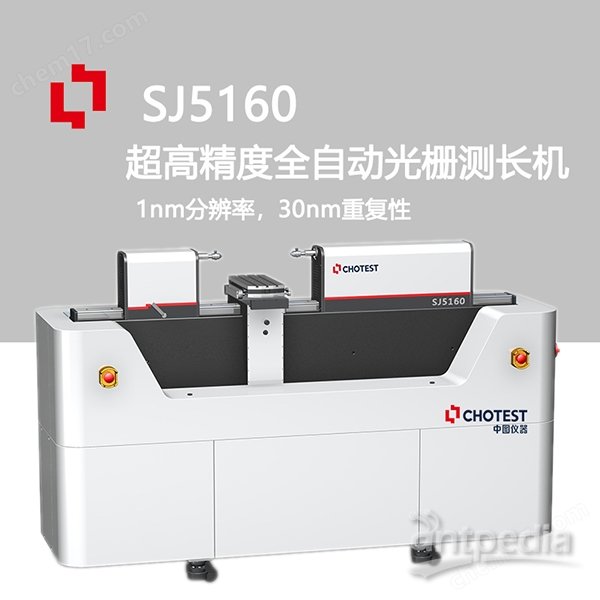

SJ5160系列1nm分辨率全自动光栅测长机具有超高精度、全自动、功能强、电子测力等优点，能够检定超高精密量具、量规，如块规、环规、塞规、卡规、螺纹规。还可以检测各种高精密工件内外尺寸及高精度薄壁零件内外径尺寸等，具有超高精度、人为干扰少、稳定性强等特点。
