台式/桌面式微区X射线荧光成像光谱仪M4 TORNADO PLUS

产地：

德国

型号：

M4 TORNADO PLUS

M4 TORNADOPLUS - 微区X射线荧光成像的新纪元

M4 TORNADO微区X射线荧光成像光谱仪PLUS能够检测出C（6）-Am（95）间元素的微区X射线荧光成像光谱仪。

作为微区X射线荧光成像光谱仪M4TORNADO系列的新产品，M4 TORNADO^PLUS又增添了功能，例如孔径管理系统，高通量脉冲处理器以及快速灵活更换的样品台。

更轻、更快、更深

M4 TORNADO^PLUS采用轻元素窗口的大面积硅漂移探测器（SDD）实现对轻元素碳的检测，高通量脉冲采样，BRUKER孔径管理系统（AMS）可以获取大景深，对表面不平整样品分析具有优势。

轻元素检测

M4 TORNADO^PLUS能够检测分析轻质元素碳的微区X射线荧光成像光谱仪，具备两个具有轻元素窗口的大面积硅漂移探测器和一个优化的Rh靶X射线光管。

与普通微区X射线荧光成像光谱仪不同，M4 TORNADO^PLUS在不影响较高能量范围内元素灵敏度的前提下，还可以检测原子数小于11的元素（Z＜11），例如氟（F）、氧（O）、氮（N）和碳（C）。

随着功能性的增强，M4 TORNADO^PLUS应用也正在开发和拓展中，例如地质学、矿物学、生物学、聚合物研究或半导体行业等方向。

应用实例-萤石和方解石的区分

萤石（CaF₂）和方解石（CaCO₃）都是以钙为主要成分的矿物。它们的区别在于分别存在轻质元素氟（F），氧（O），碳（C）；由于普通微区X射线荧光成像光谱仪检测不到Z＜11(Na）的元素，无法区分这两种矿物，所以萤石和方解石的光谱图上都只会显示Ca元素谱线。

利用轻元素探测器，M4 TORNADO^PLUS可以检测氟（F）、氧(O)和碳(C)，从而鉴别这两种矿物。

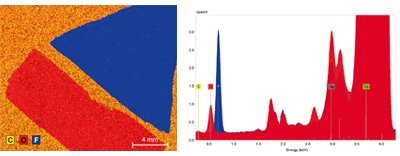

图：鉴别萤石与方解石

左：方解石（红）和萤石（蓝）的元素分布图；图像尺寸：20×12mm²；扫描分辨率：800×460pixels

右：萤石（蓝）和方解石（红）的轻质元素光谱图。

应用实例-电路板

由于AMS的场深度深，如图所示电路板的X射线图像获得更多的细节。此外，由于激发X射线光子的入口和出口角度减小，光束能量依赖性变得不那么明显。

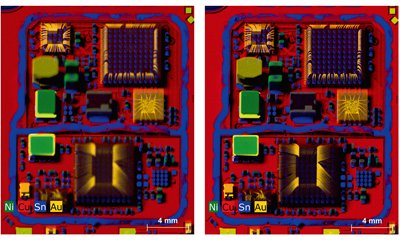

图：具备AMS与不具备AMS的电路板元素分布图

左图: 标准多导毛细管聚焦在电路板上，元件的高点失焦，显得模糊。

右图: AMS系统加载下图像显示高景深，组件聚焦在更大的景深范围内。
