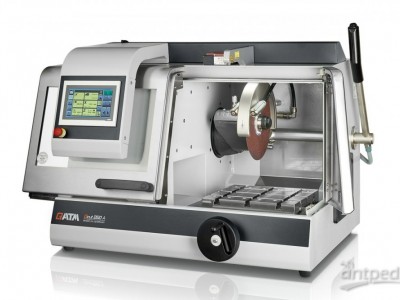

紧凑型大型切割机 Qcut 400 A

产地：

进口

型号：

Qcut 400 A

紧凑型大型切割机Qcut 400 A以最小的占地面积提供高切割能力。其自动行进和横切功能确保精确、低接触的切割。 紧凑型设计：在狭小空间内实现大且强大的切割 最佳性价比：以合理的价格提供强大的切割性能 多位置加工（MPP）：在机台上同时定位和自动切割不同组件。

切割机QCUT 400 A 细节上的优越性

人体工程学控制面板
大型10.1英寸工业触摸屏，配备直观的QATM软件
快速设置，使用操纵杆控制所有自动轴
2. 坚固的机器机身
采用坚固的粉末涂层铝制结构
可集成的循环冷却单元
轴的自动中央润滑
3. 紧凑型机床工作台
由不锈钢制成，集成纵向和横向T型槽
使用T型槽工作台或Easy夹紧系统安全夹紧复杂工件形状
尺寸：420 x 375毫米（带Z轴W x D），550 x 375毫米（不带Z轴W x D）
负载能力：高达120公斤
行程：X轴：345毫米，Y轴：200毫米，Z轴：150毫米（标准手动，自动可选）
4. 大型切割室
大型滑动门提供轻松进入和可见性
侧摆门方便进入切割室
右侧开口便于长样品进出
防碎LED内部照明

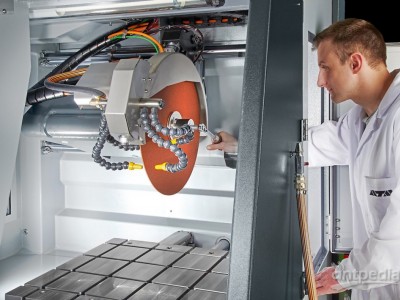

5. 优化旋转臂
高效冷却系统
由于平行导向的切断轮防护装置，增加了切割能力
激光对准辅助工具便于工件定位
创新的快速更换系统便于维护和切断轮更换

切割机QCUT 400 A
性能指标

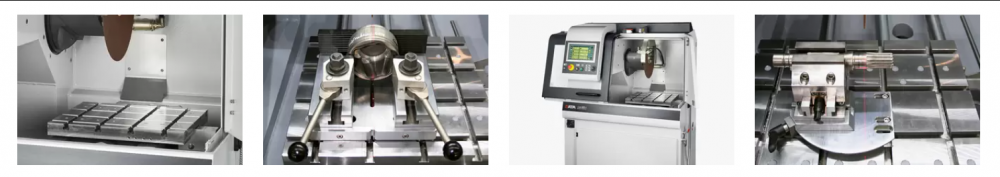

不锈钢机床桌
宽敞的机床桌即使在重载下也能实现精确工作。
集成T型槽便于快速安装夹紧工具，轻松夹紧系统。
使用夹紧装置高效可靠地固定复杂几何形状。
负载能力高达120公斤（包括夹紧装置）。

激光对齐
可选的激光对齐功能将切割线直接投影到工件上，实现精确的定位和准确的切割位置。
轻松定位工件
无需太多努力即可进行精确夹紧

坚固的机器，配备大尺寸切割室   坚固的粉末涂层铝制机身，配有防刮擦层压安全玻璃的大滑动门和方便的侧边检修门。   机身集成循环冷却装置和自动中央润滑系统   带安全联锁的大尺寸切割室入口——仅当切割轮停止时门才能打开   右侧设有用于长样品的侧向开口

精密交叉进给
集成在桌子上的Z轴保持一致的切割高度，而具有串行切割功能的自动交叉进给则提供精确的平行切割。
简单直观的串行切割
多位置加工（MPP）允许进行更复杂的串行切割。

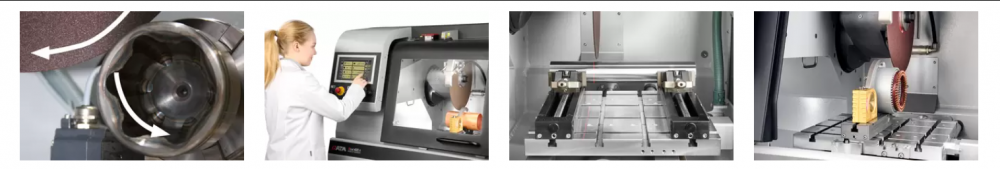

旋转工具
可选的旋转工具具有与车轮平行的垂直旋转进给功能，并通过软件控制角度输入。
更均匀的切割表面和切割质量
对于旋转对称零件，切割时间减半
防止切断轮跑偏

直观易操作
大型10.1英寸工业触摸屏配备直观的QATM用户软件和操纵杆。
轻松管理工艺参数并创建客户特定的维护任务（可保存200个用户程序）
在自动运行过程中可以更改进给速度、行程距离和切削力等参数

脉冲切割
对于厚且难以切割的材料，可调节的自动脉冲切割提供了温和的分割，并实现了切割界面的最佳冷却。
对于较大组件的增强切割效果
接触面的卓越冷却

切削力依赖进给控制（X轴和Y轴）
当切削力达到预设极限时，进给速度会自动降低，以保护机床、样品和夹紧工具免受过载，同时通过可变进给控制确保节省时间。
多亏了可变进给率，节省了时间。

切割机 QCUT 400 A附件配件

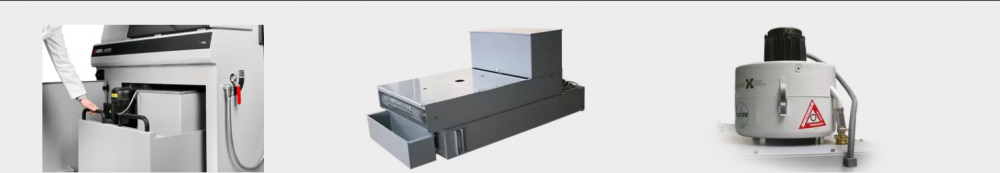

循环冷却单元
紧凑型、可集成冷却系统，适用于标准应用。
可集成到外壳中并扩展
多腔过滤
带滤袋的进口筛（见耗材）

皮带过滤系统
大型冷却和过滤系统，用于连续操作，例如在串联应用中。
水箱容量：285升
过滤能力：每分钟100升（参考乳液）
泵送能力：每分钟100升

烟雾分离器
工作安全：改善空气质量的工作环境。
去除冷却剂雾气
净化空气并提高能见度
排气功率452立方米/小时

完美的切割 - 由QPREP耗材保证
当使用正确的元素: 知识、保养和正确选择耗材和切割机进行加工时，切割更可靠、更安全、更高效。 The Qprep范围包括特别开发的切断轮，适用于各种材料和需求。
在切割过程中对试样的热影响低
湿式磨料切割在切割后获得非常精细的表面光洁度
最佳切割缩短了后续的准备工作

快速、强大、灵活 - QTOOLS 夹具
我们创新的夹具用于安全、精确地夹紧工件，以确保精确的切割和磨削过程。针对特定的应用和工件尺寸，我们已经开发了各种不同的夹具。
适用于规则和不规则形状的样品
快速、重复准确的规则形状样品夹紧
提供多种不同夹具工具和系统

切割机 QCUT 400 A
技术参数



性能指标

切割轮	可达ø 406 mm/16"
最大切割能力	ø 150 mm
自动X轴移动	345 mm
自动Y轴移动	200 mm
Z轴手动或自动（可选)	150 mm
Z轴精度	0.1 mm
T型槽	12 mm
转速	可变
连接电源	17 kVA
工作功率 （主载荷）	7 kW, S1
宽 x 高 x 深	1100 x 1610 x 930 mm
重量（取决于设备）	~ 480 kg
