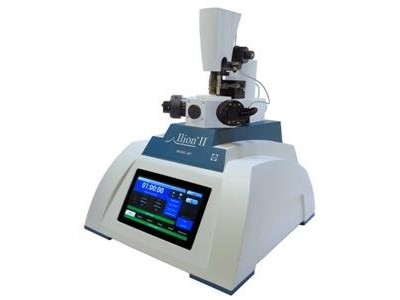

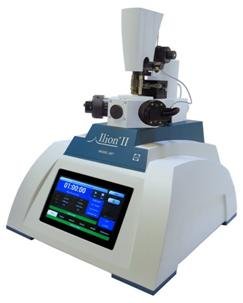

Gatan 氩离子抛光系统Ilion II 697 金属材料研究

产地：

美国

型号：

697

金属材料是指具有光泽、延展性、容易导电、传热等性质的材料。一般分为黑色金属和有色金属两种。黑色金属包括铁、铬、锰等。其中钢铁是基本的结构材料，称为“工业的骨骼”。由于科学技术的进步，各种新型化学材料和新型非金属材料的广泛应用，使钢铁的代用品不断增多，对钢铁的需求量相对下降。但迄今为止，钢铁在工业原材料构成中的主导地位还是难以取代的。

产品综合介绍：
产品功能介绍
　　氩离子抛光系统是一个用于样品的截面制备及平面抛光的桌面型制样设备，以便样品在SEM及其它设备上进行检测分析。可利用IlionII进行抛光加工的材料种类十分广泛，包括由多元素组成的试样，以及具有不同的机械硬度、尺寸和物理特性的合金、半导体材料、聚合物和矿物等。如焊缝截面，集成电路焊点，多层薄膜截面，颗粒、纤维断面，复合材料、陶瓷、金属及合金、岩石矿物及其他无机非金属等各种材料的SEM、EBSD样品。
品牌介绍
　　美国Gatan公司成立于1964年并于70年代末进入中国市场。Gatan公司以其产品的高性能及技术的先进性在全球电镜界享有极高声誉。
　　作为世界领先的设计和制造用于增强和拓展电子显微镜功能的附件厂商，其产品涵盖了从样品制备到成像、分析等所有步骤的需求。产品应用范围包括材料科学、生命科学、地球物理学、电子学，能源科学等领域， 客户范围涵盖全球的科研院所，高校，各类检测机构及大型工业企业实验室，并且在国际科学研究领域得到了广泛认同。
经销商介绍
　　欧波同有限公司是中国领先的微纳米技术服务供应商，是一家以外资企业作为投资背景的高新技术企业，总部位于香港，分别在北京、上海、辽宁、山东等地设有分公司和办事处。作为蔡司电子显微镜、Gatan扫描电子显微镜制样设备及附属分析设备在中国地区zei重要的战略合作伙伴，公司秉承“打造国内zei具影响力的仪器销售品牌”的经营理念，与蔡司，Gatan品牌强强联合，正在为数以万计的中国用户提供高品质的产品与国际尖端技术服务。

产品主要技术特点：

　　氩离子抛光系统采用两支具有低能聚集的小型潘宁离子枪，可提供快速柔和的抛光效果。低至100eV的离子束提供更柔和的抛削效果，用于样品的终极抛光。新型低能聚焦电极使得离子束的直径在几乎整个加速电压范围内都保持恒定。每个枪都可准确独立地将离子束对中在样品上，从而产生极高的离子抛光速率。在操作过程中，可随时改变枪的角度。通过控制气体流量可将枪电流变化范围控制在0~100mA之间。在触摸屏上通过手动或者自动方式调节气体流量使每个枪的工作电流得到zei优化。
　　集成的10英寸彩色触摸屏计算机可对Ilion II的所有操作参数进行完全控制。此界面不仅可以设定所有参数并能够监控抛光过程。所有的操作参数还可以存为配方，调用配方可获得高精度重复实验。
涡轮分子泵搭配两级隔膜泵保证了超洁净环境。Gatan专利的气动控制Whisperlock技术能实现快速样品交换（< 1分钟），省去了换样过程中必须完全泄真空至大气的烦恼。
1.气锁装置实现快速样品交换、始终保持洁净的高真空状态
2.10英寸触摸屏可对系统进行完全控制与监测
3.配方模式的控制界面，用于一键操作
4.质量流量控制器提供精确和可重复的氩离子电流的控制
5.枪电压范围为100V到8000V的三元（阴极、阳极与聚焦极）构造潘宁离子枪
6.每个枪的抛光角度可调范围为-10度~10度，增量为0.1度
7.扇形抛光角度可变且可程序化，范围从10度~90度
8.离子枪无需零件更换，寿命超过30,000小时
9.Gatan专利的样品/挡板配置，装样简单，再次抛光位置准确
10.独特的离子束调制功能，可进行扇形抛光和平面抛光

11.洁净的真空系统，分子泵与隔膜泵搭配

12.操作简单，维护方便

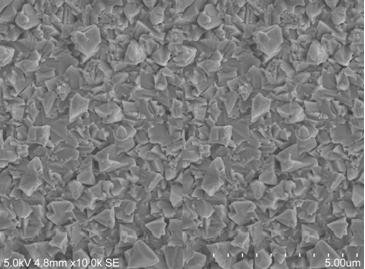

                             抛光前- 俯视SEM图CuInSe2样品

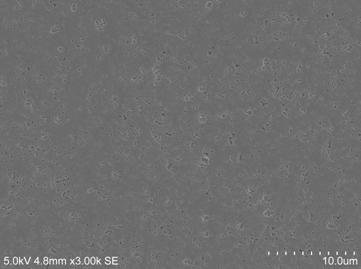

                          抛光90S后SEM 图 CuInSe样品

产品主要技术参数：

1、离子枪:       两个配有稀土磁铁的三元构造（阴极、阳极与聚焦极）潘宁离子枪，聚焦离子束设计,高性能无耗材
2、抛光角度:    +10° 到 -10° ，每个离子枪可独立调节
3、离子束能量:    100 V 到 8.0 kV
4、离子束流密度:10 mA/cm2 峰值
5、抛光速度:    300 μm/h（8.0 kV条件下对于硅试样）
4.2样品台
6、样品装载：Ilion专利的样品挡板, 装样简单，再次抛光位置准确，可重复使用，配合Sample Stub可直接转至SEM中观察
7、样品旋转：0.5到6 rpm连续可调
8、束流调制：  独特的离子束调制功能，可进行扇形截面抛光（扇形角度为10到90度可调）和平面抛光
9、样品观察：数码变焦显微镜，配有PC及Digital Micrograph软件采集图像，通过Gatan Digital Micrograph软件可进行实时成像（300x–2,200x）与图像存储和分析
10、液氮冷台：配置液氮冷台，样品zei低温度可达-120°C,有效减少离子束对样品造成的损伤
4.3真空系统
11、干泵系统：两级隔膜泵支持80升/秒的涡轮分子泵
12、压力：    5x10-6 托基本压力，8.5x10-5托工作压力
13、真空规：冷阴极型，用于主样品室；固体型，用于前级机械泵
14、样品空气锁：独特的Whisperlok设计，样品更换时间<1min，无需破样品室真空

4.4用户界面
15、10 英寸触摸屏：操作简单，且能够完全程序化控制所有参数可进行配方操作。
16、配方操作模式：自定义不同的加工参数组合，实现一键操作。
产品主要应用领域：
EBSD样品制备
截面样品制备
金属材料（合金，镀层）
石油地质岩石矿物
光电材料
化工高分子材料
新能源电池材料
电子半导体器件

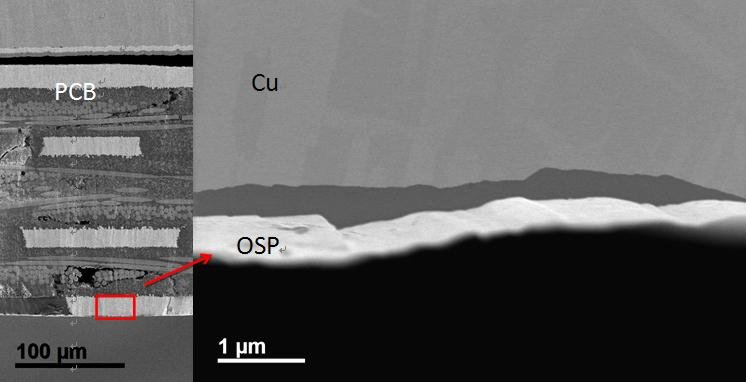

PCB电路版截面抛光SEM图

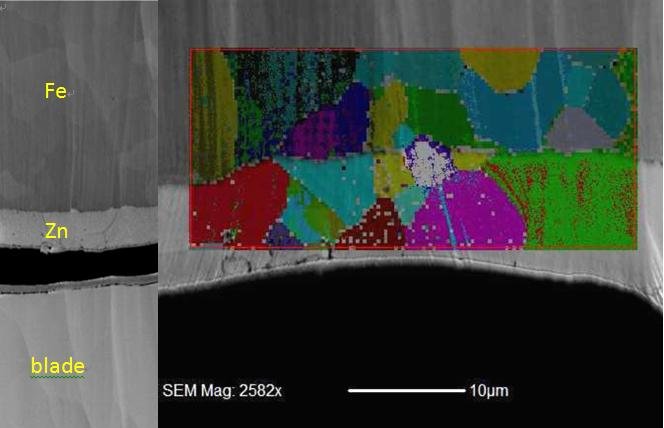

镀锌钢板截面抛光

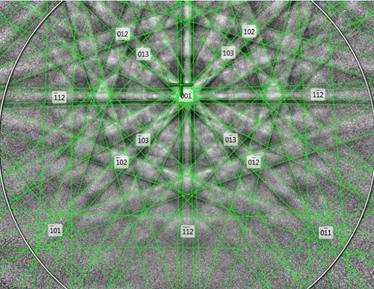

                                              Zn晶粒

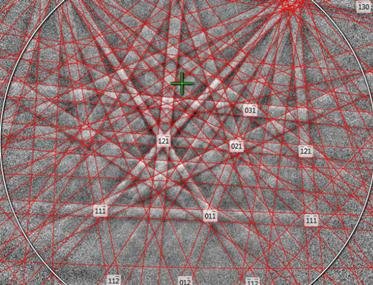

                        Fe晶粒
