岛津微焦点X射线检查装置SMX-800

产地：

日本

型号：

SMX-800

用指尖实际感受真正的高效率处理

品质管理现场，经常要求高效率。

SMX-800就是为满足这些需求而开发的装置。

触摸屏显示器及控制杆、直观的用户界面、全新设计的高速 载物台，都大大减少了检查时启动程序所用时间。

谁都可以简单迅速地观察、检测到基板及电子零部件内部的细微缺陷。

主要特点触摸屏实时检测，直观操作。

显示器使用大型触摸屏，用手指触摸，直接进行定位，扩大，缩小等各种操作。
使用者均能快速掌握操作方法，效率也得以提高。

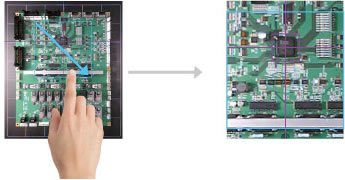

扩大

从左到右拖拽透视图像显示区域，使拖拽范围扩大，覆盖显示区域。

缩小

从右向左拖拽，将按一定倍率缩小。

中心位置确定

点击透视图像显示区域，点击位置即成为显示区域的中心。

外观图像显示扩大

从左向右拖拽外观图像显示区域，可扩大显示。

快速操作步骤简单，初次使用也能简单做到。

从放置样品到快速移动到要观察的位置高速移动，更大限度简化检查程序，大幅缩短检查时间。

样品更换

只需按压样品更换按钮，即可停止X射线照射，解除正面门的电磁锁。此外，载物台可自动移动到便于更换样品的位置，放置样品简单易行。

检查开始

关上门，轻轻点击开始按钮，将自动发射X射线，同时拍摄载物台全景外观图像。

定位

在所拍摄的外观图像上轻轻点击，大体对准位置然后轻轻点击透视图像，即可到达目标观察点，从而实现高速载物台的轻松定位。

高速化新结构

定位

在所拍摄的外观图像上轻轻点击，大体对准位置然后轻轻点击透视图像，即可到达目标观察点，从而实现高速载物台的轻松定位。

舒适、稳定的环境实时检测，直观操作。

从放置样品到快速移动到要观察的位置高速移动，更大限度简化检查程序，大幅缩短检查时间。

精巧设计，可实际感受到快捷方便的体验性

所有作业均可在手所能触及的范围内完成。实现更短路径，杜绝不必要的时间浪费。
此外，设备紧凑精巧，搬运方便，不受放置场地限制。

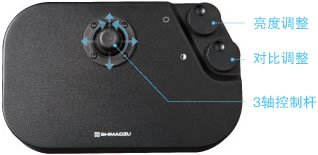

使用3轴控制杆，轻松控制载物台

使用控制器上的3轴控制杆，单手即可完成透视图像定位，扩大缩小等操作。根据控制杆的倾斜方向， 透视图像随之移动，旋转，或者扩大缩小。
操作量不同，移动速度有所变化。全配套硬件控制，可实现良好应答，轻松控制载物台。

高可靠性的质量

稳定可靠的设计

发射过程中，使用正面门的电磁锁锁紧正面门。
此外，采用联锁机构，在门处于打开状态时，停止X射线发射及载物台动作，使得操作风险更低化。

优异的节能设计

节电模式设定为有效时，可在一定时间过后,自动停止X射线发射及关闭电源，待机耗电可减少30%以上。

环保措施

X射线防护能力不变，但大幅减少了迄今为止曾在防护箱内大量使用的铅。
（与本公司既有产品比：减少95%以上）

坚固的系统

通过PC系统的保护功能，有效防止病毒感染造成的非法保存，瞬间停止等导致的系统崩溃，实现硬盘保护。

方便的功能提高检查效率的便利功能

教学功能

如先行注册检查点，即可反复以高节奏效率检查同样的样品。



全景图像

仅通过从外观图像上指定摄影范围，就可以拍摄出更为合适的全景图像。
*专利申请中

步进功能

具有此功能，便于检查排列成网格状的样品。可设定递进距离与反复次数，横竖移动方向。 载物台按方格状反复进行步骤移动。

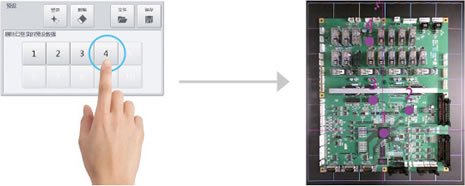

预设功能

可简单地预先注册观察位置与观察条件。只需点击注册好的编号，即可重现设定好的摄影条件。

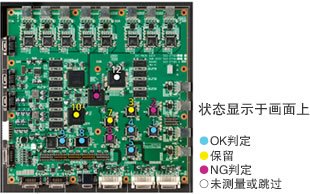

便于查看的测量结果

可以用一览表的形式显示计量结果，便于确定不良点所在位置。

AGC功能

配合各种情况，设定更为适当的观察条件。

即使条件变化多样，也可即时设定适当的亮度对比。

选择需注意的范围，设定更为适当的亮度对比，观察指定的范围。

高品质图像图像鲜明

与现在的模拟相机所拍摄图像相比，可得到更加鲜明、且无失真的图像。

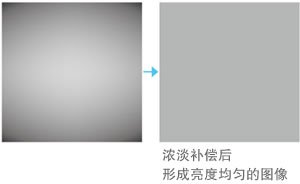

失真修正及浓淡补偿前后的图像

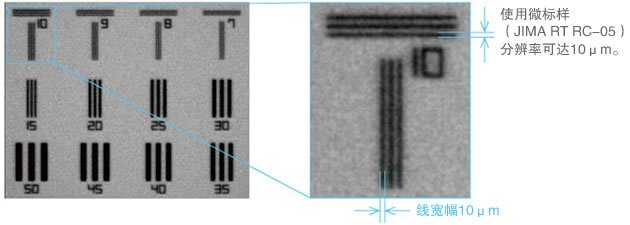

图像分辨率

透视视野尺寸

可以用一览表的形式显示计量结果，便于确定不良点所在位置。

最大倍率时的视野尺寸约为3mm。
（图像是0.7mm的圆珠笔笔尖）

最大视野尺寸约为48mm。
只需观察一次，即可确认外形尺寸为
42.8mm*36.4mm的CF卡全景图像。



可确认BGA芯片的各种贴装不良情况。
