AVI系列-400主动防震台
- 型号：
- FR-103
- 产地：
- 美国
FR-103XL

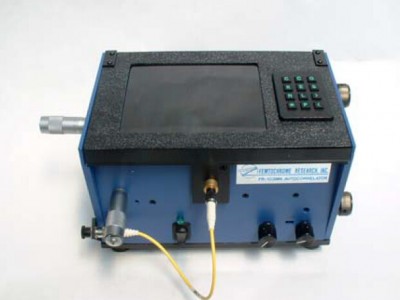

FR-103XL是用途zui广泛的自相关仪，提供了一个无与伦比的超快脉冲激光器测试方案，适用于弱信号的通信光波长以及fs量级的钛蓝宝石超快激光器，其具有的PMT与PD两种模式，可实现zui大3.0um的超快脉冲测量,配置的平行反射镜zui大能测到90ps的脉冲激光。
特性：宽的脉宽测试范围，旋转平行反射镜组件，无色散，高分辨率，互相关性
规格：
脉冲宽度分辨率（0.05mm晶体） < 1 fs；
扫描范围： > 50ps；
zui小脉冲宽度： < 5fs；
zui大脉冲宽度：90ps；
脉冲宽度误差： < 1 ％；
波长范围： 410 - 3000nm；
噪声等效信号（1mm 的LiIO3）灵敏度 ：PavPpk = (10)-7W2 (W/HS)；
输入极化方式：垂直；
尺寸(cm)： 15.24×15.24×32.75
FR-103MN自相关仪除了保留了FR-103XL自相关仪的分辨率和稳定性外，设计紧凑的FR-103MN自相关仪在扫描范围大于50fs时可为微弱信号提供更高的信噪比。通过聚焦可产生更有效的二次谐波（SHG）。它是一款可测量脉宽小于20ps的理想激光二极管脉宽探测器，它也适用于其他锁模激光器，如fs级脉宽的钛蓝宝石激光器。
特性：紧凑型，旋转平行反射镜组件，无色散，高分辨率，互相关性
规格：
脉冲宽度分辨率（0.05mm晶体） < 1 fs；
扫描范围： > 50ps；
zui小脉冲宽度： < 5fs；
zui大脉冲宽度：20ps；
脉冲宽度误差： < 1 ％；
波长范围： 410 - 1800nm；
噪声等效信号（1mm 的LiIO3）灵敏度 ：PavPpk = 0.3(10)-7W2 (W/HS)；
输入极化方式：垂直；
尺寸(cm)： 11.43×11.43×22.86
FR-103HS是一个紧凑型非线性晶体的自相关仪，具有世界上zui高的灵敏度(PavPpk)min = 0.5 x (10)-7W2 ，是弱光探测zui理想的设备。
特性：高灵敏度，旋转平行反射镜组件，无色散，高分辨率，互相关性
规格：
脉冲宽度分辨率（0.05mm晶体） < 1 fs；
扫描范围： > 50ps；
zui小脉冲宽度： < 5fs；
zui大脉冲宽度：75ps；
脉冲宽度误差： < 1 ％；
波长范围：410 - 3000nm；
噪声等效信号（1mm 的LiIO3）灵敏度 ：PavPpk = 0.3(10)-7W2 (W/HS)；
输入极化方式：垂直；
FR-103WS是一个适合长脉冲，低重频超快激光器的自相关仪，具有倍频晶体，能够测试到zui长200ps的脉冲宽度。
特性：超长脉冲宽度测试，高灵敏度，旋转平行反射镜组件，无色散，高分辨率，互相关性
规格：
脉冲宽度分辨率 < 3 fs；
扫描范围： > 400ps；
zui小脉冲宽度： < 10fs；
zui大脉冲宽度：200ps；
脉冲宽度误差： < 1 ％；
波长范围： 410 - 3000nm；
噪声等效信号（1mm 的LiIO3）灵敏度 ：PavPpk = 0.3(10)-7W2 (W/HS)；
输入极化方式：垂直；
FR-103HP是一个带有铌酸锂（NL）倍频晶体的自相关仪，是一款适用于>5mW平均功率的超短脉冲测试，通过即插即用的光电探测器，可以轻松实现zui大5um的波长测试。对于大功率的超短脉冲，是一款性价比高的产品。
规格：
脉冲宽度分辨率 < 1 fs；
扫描范围： > 60ps；
zui小脉冲宽度： < 5fs；
zui大脉冲宽度：15ps；
脉冲宽度误差： < 1 ％；
波长范围： 410 - 5000nm；
噪声等效信号灵敏度 ：PavPpk = (10)-2W2 (W/HS)；
输入极化方式：垂直；
FR-103PD是一款采用双光子吸收探测器的紧凑型自相关仪，双光子吸收芯片可以实现倍频晶体带来的相位失配，波长依赖性以及极化方向依赖性都有所降低。
规格：
脉冲宽度分辨率 < 1 fs；
扫描范围： > 40ps；
zui小脉冲宽度： < 5fs；
zui大脉冲宽度：10ps；
脉冲宽度误差： < 1 ％；
波长范围： 500 - 3000nm；
噪声等效信号灵敏度 ：PavPpk = (10)-4W2 (W/HS)；
FR-103kHz是一款实时显示脉冲状态的自相关仪，它采用的是独创的技术，以及双光子吸收芯片，实现kHz的重频脉冲激光器测试，特别适用于重复频率>100Hz的脉冲激光检测。通过CDA选件，可实现连接电脑的测试。
规格：
脉冲宽度分辨率 < 1 fs；
扫描范围： > 15ps；
zui小脉冲宽度： < 5fs；
zui大脉冲宽度：5ps；
脉冲宽度误差： < 1 ％；
波长范围： 500 - 3000nm；
噪声等效信号灵敏度 ：PavPpk = (10)-6W2 (W/HS)；
FR-103MC是一款掌上型的自相关仪，尺寸袖珍，它可配置成双光子吸收探测器以及非线性晶体的两者配置，非常适合OEM等使用。
脉冲宽度分辨率 < 1 fs；
扫描范围： > 40ps；
zui小脉冲宽度： < 10fs；
zui大脉冲宽度：10ps；
脉冲宽度误差： < 1 ％；
波长范围： 500 - 3000nm；
噪声等效信号灵敏度 ：PavPpk = (10)-6W2 (W/HS)；
FR-103 TPM是一款用于双光子显微镜的自相关仪，为双光子显微镜提供高分辨率的脉宽测试。
脉冲宽度分辨率 < 1 fs；
扫描范围： > 40ps；
zui小脉冲宽度： < 10fs；
zui大脉冲宽度：10ps；
脉冲宽度误差： < 1 ％；
波长范围： 500 - 3000nm；
噪声等效信号灵敏度 ：PavPpk = (10)-6W2 (W/HS)；
1．非线性晶体型
非线性晶体自/互相关仪 | FR-103MN | FR-103XL | FR-103HS | FR-103WS | FR-103HP |
设计特点 | 匀速旋转//反射镜 | 高效能循环//反射镜 | |||
分辨率 | 1fs(1) | 1fs(1) | 1fs(1) | <3fs(1) | 1fs(1) |
波长范围 | 410-3000nm | 410-3000nm | 410-3000nm | 410-3000nm | 410-3000nm |
扫描范围 | >60ps | >185ps | >60ps，>185ps | >400ps | >60ps |
脉宽范围 | 5fs-15ps | 5fs-90ps | 5fs-75ps | 10fs-200ps | 5fs-15ps |
灵敏度[(PavPpk)min](2) | 0.3X(10)-7W2 | (10)-7W2 | 0.5X(10)-8W2 | (10)-7W2 | (10)-2W2 |
光纤耦合/自由空间 | 可选 | 可选 | 可选 | 可选 | 可选 |
干涉/非共线 | 可选 | 可选 | 可选 | 可选 | 可选 |
zui小输入脉冲重频率 | 4Hz(3) | 4Hz(3) | 5Hz(4) | 5Hz(4) | 5Hz(4) |
计算机数据获取 | 可选 | 可选 | 可选 | 可选 | 可选 |
LCD显示(640x480像素) | 可选 | 可选 | 可选 | 可选 | 可选 |
特点 | 紧凑化设计 | 多功能 | 超高灵敏度 | 超宽扫描范围 | 高能激光高的成本效益 |
（1）非线性晶体厚度仅25um | |||||
2.双光子吸收型
双光子吸收(TPC) | FR-103PD | FR-103kHz(5) | FR-103MC(5) | FR-103TPM |
分辨率 | 1fs | 1fs | <3fs | <3fs |
波长范围(5) | 500-3000nm | 500-3000nm | 500-3000nm | 500-3000nm |
扫描范围 | >60ps | >185ps | >60ps，>185ps | >400ps |
脉宽范围 | 5fs-10ps | 5fs-5ps | 10fs-10ps | 10fs-10ps |
灵敏度(6) | (10)-4W2 | (10)-6W2 | (10)-6W2 | (10)-6W2 |
干涉测量 | 是 | 是 | 是 | 是 |
偏振无关 | 是 | 是 | 是 | 是 |
光纤耦合/自由空间 | 可选 | 可选 | 可选 | 可选 |
计算机接口 | 可选 | 可选 | 可选 | 可选 |
zui小输入脉冲重频率 | 4Hz(7) | 10Hz(8) | 5Hz(9) | 5Hz(9) |
特点 | 标准TPC单元 | 实时脉冲监测 | “飞秒探测”OEM应用 | 双光子显微镜 |
（5）非线性晶体式版可选，波长范围可达410nm | ||||
注：该仪器未取得中华人民共和国医疗器械注册证，不可用于临床诊断或治疗等相关用途
