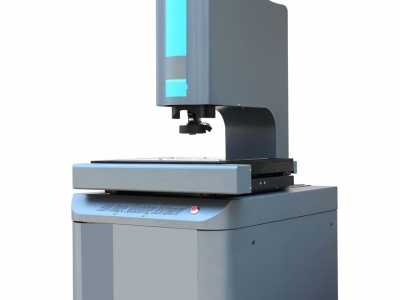

导电粒子显微镜

型号：

PZ-JTM-5040H

产地：

北京

导电粒子显微镜主要用于LCD、PDP、PCB等相关的光电产业，为其研发、制造提供所需的检测设备。具有观察OLB压接粒子分布、液晶板表面贴附的异物、液晶板划伤情况、测量导电粒子大小、数量等功能

产品特点：

    导电粒子显微镜是一种兼顾影像与目视两用的高精度、高效率测量仪器。它具有电视成像与目视光学两套瞄准系统，是集光、机、电、算、影像于一体的测量型金相显微镜。该仪器广泛用于电子组件、精密模具、精密刀具、塑料、PCB加工等方面，不仅可用作坐标测量，还可以目镜标准分划板作显微放大比较测量，测量螺纹的节距、外径、牙角等工件尺寸或外形轮廓，ACF导电粒子形状和瑕疵观察，除应用于长度、角度测量外，还可作为观察显微镜。是机械、电子、仪表、钟表、轻工、塑料行业，院校、研究所和计量检定部门的计量室、实验室已经生产车间不可缺少的计量检测设备之一。



1. 符合人机工程学设计准则方便操作测量

2. 工作台一键式气动单手快速移动操作

3. 可实现Z轴自动对焦

4. 具有偏光和DIC检测功能

5. 采用被动式减震装置，提高整机精度稳定性

6. 自主开发QMS3D-M软件，高清晰进口1/2"彩色摄像机

7. 可通过激光指示器寻找被测工件的具体位置，可适应复杂工件的测量

8. 可实现高度辅助测量

9. Z轴光栅尺分辨力为0.1μm

10. 同轴光/底光测量

11. 可搭配白光纳米检测模块测量纳米级厚度



规格参数：



规格型号			JTM-5040H
工作台			玻璃台尺寸（mm）	570*470
			运动行程（mm）	500* 400
Z轴电动升降行程(mm)			200
光栅尺分辨力(μm)			0.1μm
X、Y坐标示值误差(μm)			2.5+ L/75    (L为测量长度，单位mm)
影像系统			彩色1/2”CCD摄色机：；结合测量软件QMS3D-M
显微镜系统			三目头 目镜：10倍 滤光片：黄、绿、蓝、白 量测模式：反射，透射，偏光 5孔物镜转换镜
照明系统			透射照明光源：白光LED，亮度可调 同轴照明光源：12V 100W卤素灯，亮度可调
物镜
倍率			5X	10X	20X	50X
工作距离 (mm)			18.0	15.0	4.5	11.0
总放大倍率	目视		50X	100X	200X	500X
	19寸视频		301.625X	603.25X	1206.5X	3016.25X
高度量测模块 （选配件）			白光干涉高度测量模块(M10-CA),高度量测分辨率0.5 μm (选配):倍率10X，工作距离5mm，光学分辨力2um
其他参数
外形尺寸 (mm)		1270*1150*1860
仪器重量 (kg)		850
电源功耗		~220V    50/60Hz  < 60W(不包含计算机)

注：该仪器未取得中华人民共和国医疗器械注册证，不可用于临床诊断或治疗等相关用途

售后服务承诺

免费上门安装：否

保修期：1年

是否可延长保修期：否

保内维修承诺：免费更换零件

报修承诺：24小时响应

免费仪器保养：一年1次

免费培训：免费视频指导

现场技术咨询：无
