- 产地：
- 北京
- 型号：
- TBRK100
产品概述
说明：
TBRK系列产品是采用进口交叉滚柱轴环的电动旋转滑台，独特的轴系结构和耐磨的精研蜗轮蜗杆，保证了高旋转精度，端跳、径跳等关键指标达到国际水平。特有的蜗轮蜗杆调整机构，可以方便地消除机械误差，保证长期使用精度。
特点：
使用精研蜗轮蜗杆传动，实现较高的定位性能
采用进口高等级交叉滚柱轴环，具有较高的运动性能
标配带编码器的二相步进电机，稳定、可靠

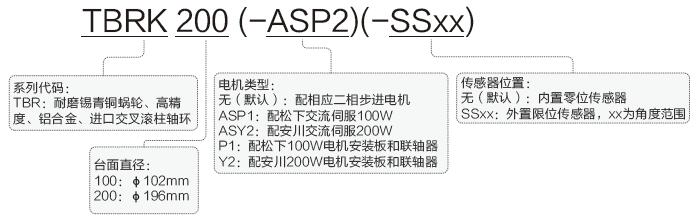

TBRK系列高精度电动旋转滑台命名规则：
TBRK系列高精度电动旋转滑台选型表：
|
型号 |
TBRK100 |
TBRK200 |
|
|
机械规格 |
台面尺寸（mm） |
φ102 |
φ196 |
|
角度范围（°） |
360 |
||
|
蜗轮蜗杆传动比 |
180:1 |
||
|
导轨（导向机构） |
进口交叉滚柱轴环 |
||
|
蜗轮材料 |
耐磨锡青铜 |
||
|
蜗杆材料及工艺 |
钢质，高频淬火 |
||
|
主体材料及表面处理 |
铝合金，黑色阳极氧化处理 |
||
|
自重（Kg） |
2.3 |
7.2 |
|
|
联轴器（外径-孔径1-孔径2）（mm） |
20-5-5 |
25-6.35-6.35 |
|
|
精度规格 |
半闭环分辨率（°） |
0.0005 |
|
|
8细分下的开环分辨率（°） |
0.00125 |
||
|
最大速度（°/s）* |
20 |
||
|
重复定位精度（°） |
≤±0.003 |
||
|
背隙（反冲间隙）（μm） |
≤6 |
≤12 |
|
|
回程间隙（空转或反转定位精度）（°） |
≤0.003 |
||
|
静态平行度（mm） |
≤0.08 |
||
|
端跳（轴向跳动）（μm） |
≤36 |
≤40 |
|
|
同心度（径向跳动）（μm） |
≤27 |
≤30 |
|
|
电气规格 |
电机及步距角（°） |
二相42步进电机，1.8 |
二相57步进电机，1.8 |
|
电机型号 |
AM17HD2438-E1000D |
AM23HS2449-E1000D |
|
|
工作电流（A） |
1.5 |
1.8 |
|
|
电机扭矩（N·m） |
0.46 |
1.25 |
|
|
驱动器厂牌及型号（另配） |
鸣志，SR2 |
鸣志，SR4 |
|
|
滑台接头 |
DB9（针） |
||
|
滑台接头线缆类型 |
高柔性线缆（德国和柔） |
||
|
滑台接头线缆长度（m） |
0.2 |
||
|
限位传感器 |
无（外置可选） |
||
|
原点传感器（内置） |
1个PM-L25（日本SUNX） |
||
|
传感器电压（V） |
DC5~24V±10% |
||
|
消耗电流（mA） |
合计15mA以下 |
||
|
控制输出 |
NPN开路集电极输出；DC5～24V 50mA以下 |
||
|
输出逻辑 |
检测（遮光）时：输出晶体管ON（导通） |
||
|
负载 |
水平负载（Kg） |
20 |
40 |
|
倒置负载（Kg） |
5 |
10 |
|
|
竖直负载（Kg） |
5 |
10 |
|
*注：最大速度是在空载情况下，按照步进电机600转/分钟的理论计算速度和实际测试值。
