无损测量芯片晶圆薄膜厚度设备

产地：

深圳

型号：

WD4000

您是否在半导体芯片制造、外延生长、封装减薄等核心工艺中，面临着“精度不足误判工艺、接触测量损工件、多层膜量测失真"等导致的高价值芯片报废、良率下滑难题？WD4000无损测量芯片晶圆薄膜厚度设备，以“无损"核心优势，精准芯片晶圆薄膜厚度，为半导体企业提供“精准、安全、高效"的全流程解决方案。

一、无损技术带来的四大核心突破

1. 无损测量，杜绝工件损伤：相较于传统接触式探针测量，光学非接触设计避免划伤精密晶圆表面、破坏脆弱薄膜层，从源头减少高价值芯片报废；

2. 精度拉满，数据零偏差：亚纳米级分辨率+七点相移算法，可精准识别最小纳米级薄膜厚度波动，避免因量测误差导致的工艺误判；

3. 全场景适配，无测量盲区：红外传感器+光谱共焦双技术协同，轻松破解多层膜、低反射率、粗糙表面晶圆的量测难题，覆盖半导体前中后道全工艺；

4. 高效集成，降本提效：WD4000无损测量芯片晶圆薄膜厚度设备多参数一体测量无需设备切换，自动上下料+500mm/s高速移动，大幅缩短检测周期，适配批量生产场景。

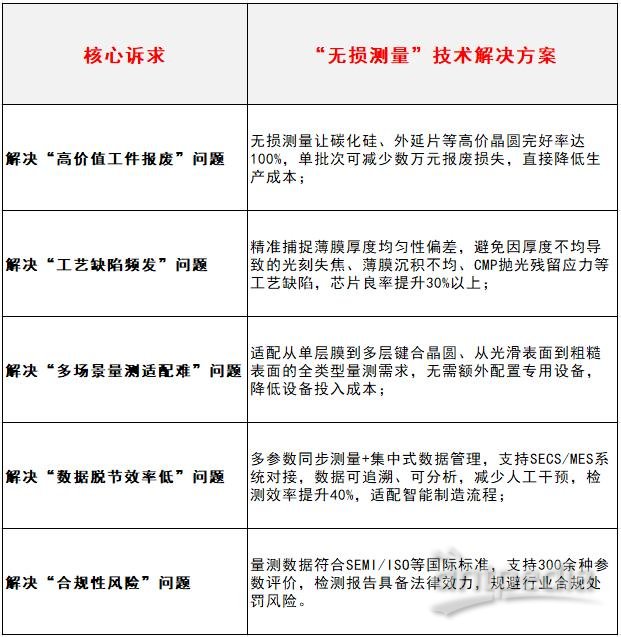

二、直击您的核心诉求，解决您的实际生产难题

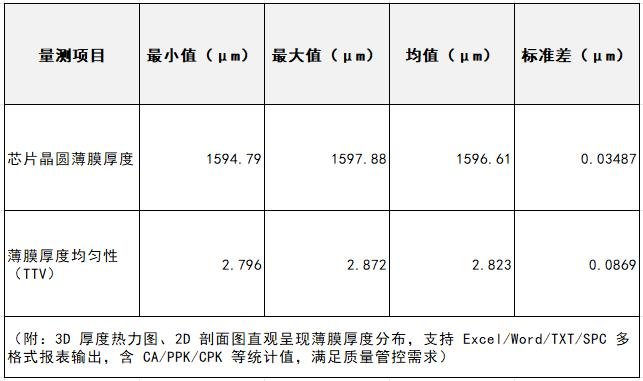

三、无损量测的实测数据

（注：本产品资料中有关内容可能会根据实际情况随时更新或修改，恕不另行通知，如需获取新产品技术信息可咨询客服获取。）

立即联系预约，寄送您的芯片晶圆样品（含多层膜、特殊材质），获取专属无损测量实测报告与良率优化建议！或与我们专业工程师一对一沟通，定制适配您生产工艺的量测方案，解决个性化量测痛点。

我们支持线上咨询、线下工厂考察与设备演示预约！

无损测量芯片晶圆薄膜厚度设备由深圳市中图仪器股份有限公司 为您提供，如您想了解更多关于无损测量芯片晶圆薄膜厚度设备报价、参数等信息 ，欢迎来电或留言咨询。
