产品详情
产地:
深圳
型号:
SuperViewW1

SuperViewW广东光学3D轮廓仪表面粗糙度检测仪器基于白光干涉原理,以3D非接触方式,测量分析样品表面形貌的关键参数和尺寸,典型结果包括:

表面形貌(粗糙度,平面度,平行度,台阶高度,锥角等等);

几何特征(关键孔径尺寸,曲率半径,特征区域的面积和体积,特征图形的位置和数量等等)。

广东光学3D轮廓仪表面粗糙度检测仪器


SuperViewW广东光学3D轮廓仪表面粗糙度检测仪器以白光干涉技术为原理、结合精密Z向扫描模块、3D 建模算法等对器件表面进行非接触式扫描并建立表面3D图像,通过系统软件对器件表面3D图像进行数据处理与分析,并获取反映器件表面质量的2D、3D参数,从而实现器件表面形貌3D测量。

广东光学3D轮廓仪表面粗糙度检测仪器

产品功能

(1)设备提供表征微观形貌的粗糙度和台阶高、角度等轮廓尺寸测量功能;

(2)测量中提供自动对焦、自动找条纹、自动调亮度等自动化辅助功能;

(3)测量中提供自动拼接测量、定位自动多区域测量功能;

(4)分析中提供校平、图像修描、去噪和滤波、区域提取等四大模块的数据处理功能;

(5)分析中提供粗糙度分析、几何轮廓分析、结构分析、频率分析、功能分析等五大分析功能;

(6)分析中同时提供一键分析和多文件分析等辅助分析功能。


应用领域

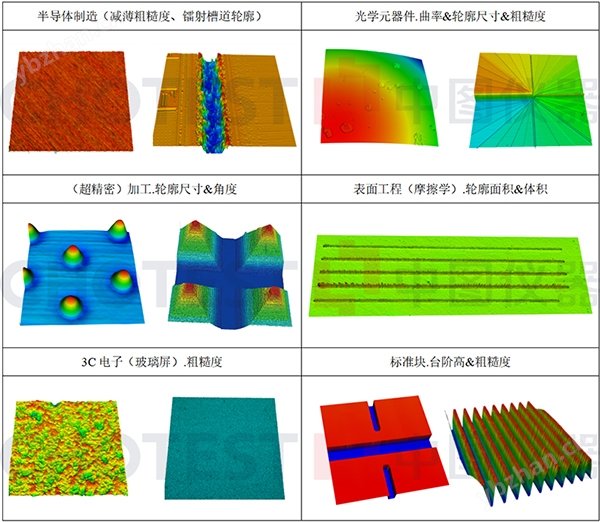

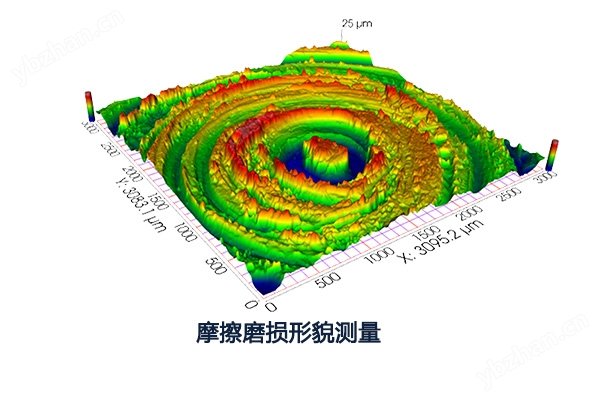

SuperViewW广东光学3D轮廓仪表面粗糙度检测仪器对各种产品、部件和材料表面的平面度、粗糙度、波纹度、面形轮廓、表面缺陷、磨损情况、腐蚀情况、孔隙间隙、台阶高度、弯曲变形情况、加工情况等表面形貌特征进行测量和分析。

应用范例:

广东光学3D轮廓仪表面粗糙度检测仪器

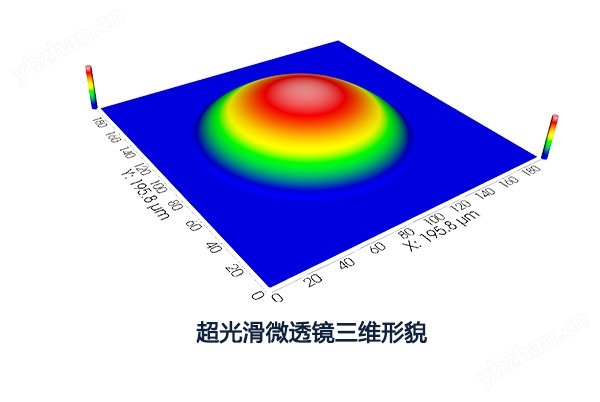

针对完成样品超光滑凹面弧形扫描所需同时满足的高精度、大扫描范围的需求,中图仪器SuperView W1的复合型EPSI重建算法,解决了传统相移法PSI扫描范围小、垂直法VSI精度低的双重缺点。在自动拼接模块下,只需要确定起点和终点,即可自动扫描,重建其超光滑的表面区域,不见一丝重叠缝隙。

广东光学3D轮廓仪表面粗糙度检测仪器


性能特色

1、高精度、高重复性

1)采用光学干涉技术、精密Z向扫描模块和3D重建算法组成测量系统,保证测量精度高;

2)隔振系统,能够有效隔离频率2Hz以上绝大部分振动,消除地面振动噪声和空气中声波振动噪声,保障仪器在大部分的生产车间环境中能稳定使用,获得高测量重复性;

2、环境噪声检测功能

具备的环境噪声检测模块能够定量评估出外界环境对仪器扫描轴的震动干扰,在设备调试、日常监测、故障排查中能够提供定量的环境噪声数据作为支撑。

3、精密操纵手柄

集成X、Y、Z三个方向位移调整功能的操纵手柄,可快速完成载物台平移、Z向聚焦、找条纹等测量前工作。

4、双重防撞保护措施

在初级的软件ZSTOP设置Z向位移下限位进行防撞保护外,另在Z轴上设计有机械电子传感器,当镜头触碰到样品表面时,仪器自动进入紧急停止状态,最大限度的保护仪器,降低人为操作风险。

5、双通道气浮隔振系统

既可以接入客户现场的稳定气源也可以接入标配静音空压机,在无外接气源的条件下也可稳定工作。

rame height="400" width="600" src="https://www.ybzhan.cn/baidu/player_mtnets2018.htm?url=mda-pa8r24tr1ad6bp19&width=600&height=400&VideoTypeID=0&WorksKeyID=" frameborder="0" allowfullscreen="">rame>


部分技术指标
型号

W1

光源白光LED
影像系统1024×1024
干涉物镜

标配:10×

选配:2.5×、5×、20×、50×、100×

光学ZOOM

标配:0.5×

选配:0.375×、0.75×、1×

标准视场0.98×0.98㎜(10×物镜,光学ZOOM 0.5×)


XY位移平台

尺寸
320×200㎜
移动范围140×100㎜
负载10kg
控制方式电动
Z轴聚焦行程100㎜
控制方式电动
台阶测量
可测样品反射率0.05%~100
主机尺寸700×606×920㎜

恳请注意:因市场发展和产品开发的需要,本产品资料中有关内容可能会根据实际情况随时更新或修改,恕不另行通知,不便之处敬请谅解。


广东光学3D轮廓仪表面粗糙度检测仪器由深圳市中图仪器股份有限公司 为您提供,如您想了解更多关于广东光学3D轮廓仪表面粗糙度检测仪器报价、参数等信息 ,欢迎来电或留言咨询。
