日本电子JNM-ECZR系列核磁共振波谱仪 高精度的数字控制

产地：

日本

型号：

JNM-ECZR系列

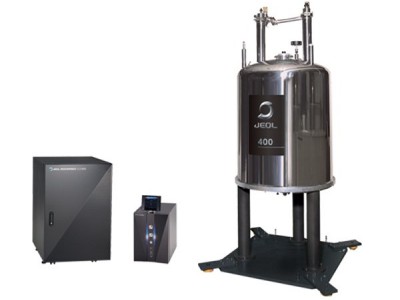

JNM-ECZR 系列 核磁共振谱仪

JNM-ECZR系列是高度结合了zei新数字技术和高频技术研制的脉冲傅里叶变换核磁共振仪。电路的高度集成化提高了谱仪的可靠性、实现了机体的小型化，谱仪对多通道操作、高功率放大器等配件的可扩展性支持也比旧机型更强。 外围设备的控制系统采用了全新的高速总线，并高速、高精度地控制着各种外围设备。

产品特点：

JNM-ECZR系列是高度结合了zei新数字技术和高频技术研制的脉冲傅里叶变换核磁共振仪。电路的高度集成化提高了谱仪的可靠性、实现了机体的小型化，谱仪对多通道操作、高功率放大器等配件的可扩展性支持也比旧机型更强。 外围设备的控制系统采用了全新的高速总线，并高速、高精度地控制着各种外围设备。

此外，先进的软件和自动化技术，不仅使日常测试工作全部实现了自动化，同时还支持zei尖端的测试。

谱仪控制计算机

ECZ谱仪内置控制谱仪的计算机（Spectrometer Control Computer），SCC是拥有大容量硬盘的高性能计算机，能执行脉冲序列、确认测试过程中的灵敏度及存储、处理数据等，可以独立于工作站， 测试数据会写入SCC的硬盘，因此，SCC也兼有数据服务器的功能，所以即使在连续测试过程中工作站计算机或网络发生任何故障，提交的测试仍能正常执行，结果会自动写入SCC数据服务器，即使处于需要经常进行各种测试和处理的多用户使用环境中，装置也能稳定地运行。

多序列发生器

在执行脉冲序列过程中，序列发生器控制着RF、 Lock和PFG通道。 ECZ谱仪采用多序列发生器方式，从序列发生器可以单独高速控制每个通道，主序列发生器对各从序列发生器进行整体的同步控制。各个从序列发生器，与其它序列发生器是同步和异步无关，都可以高速执行脉冲序列，通过主序列发生器控制多个从序列发生器可来执行NMR的脉冲序列。 ECZ谱仪zei多能同时使用8种核素、32个频率源和PFG输出。直至将来无论怎样复杂的脉冲序列也都能够执行。

STS (智能收发器系统)

利用新开发的数字高集成技术和高频技术STS（智能收发器系统），将旧机型分别独立的单元都集成在单一的射频收发芯片上，其中包括：RF序列发生器、DDS(直接数字合成器)、FSU（频率合成单元）、发射器、接收器、采集单元和门控单元等。 一个射频收发芯片装置的标配是2种核素、8个射频源和1个接收器， 这相当于把NMR系统的基本组成都整合到了一张芯片上。ESZR谱仪的射频收发芯片可以扩展到4张，zei多可支持8种核素、32个频率源和4个接收器。

高精度的数字控制

基于STS技术开发的ECZ谱仪的序列发生器实现了前所未有的高速控制，频率、相位、幅度、调制控制的时间分辨率达到5ns。这种高速的数字控制对近年来NMR脉冲序列所要求的高速脉冲相位调制非常有效。同时，对各种外部系统也具有控制性能。

ECZ　周波数変調： 　　　ECZ　频率调制
0 ( 無変調) → 10 MHz ( 有変調) ：　 0 ( 无调制) → 10 MHz ( 有调制)
ECZ　振幅変調： ECZ　幅度调制
ECZ　位相変調： ECZ 相位调制

高性能的DDS

基于STS技术开发的ECZ谱仪的DDS(直接数字合成器）能输出可调的宽频率范围。 如果使用支持的探头，标配的谱仪可以模拟3种核素测试。 例如，用标配的ECZ谱仪可以进行13C{1H}{19F}测试。

ECZ400S和TFH 探头 测试的CF3CH(F)CF2OCH2CH3 的13C 谱图

接收器

ECZ谱仪的接收器由序列发生器控制，能独立、动态地调制频率和相位并进行采样。基于16位100 Msps的高速A/D转换的DQD（数字正交检测系统），通过高倍率的过采样，不仅提高了对量化噪声有效的动态范围，而且还zei大程度地减少了IMD等不需要的信号。此外，针对NMR优化了的数字接收器滤波器确保了大宽带范围内精确的定量结果。
ECZ谱仪的动态范围大，能观察到微小的信号。混合试样：H2O:DMSO:Acetone=18570:104:1( 约10 % D2O) 的Acetone信号的13C卫星峰( 约340 万分之1)的微小信号能够清楚地观测到。
数字接收器的频率特性 300 Hz 步进 10 kHz 范围

多序列发生器和多维NMR测试

ECZR谱仪的每个射频源控制2个核素和8个频率，利用多序列发生器方式zei多可以控制四个射频源即8个核素和32个频率。智能多序列发生器控制多个RF源，不仅能高度精确地执行复杂的多维NMR测试，而且还能方便地生成脉冲序列。此外，通过在脉冲序列内使用条件语句，用相同的脉冲序列程序可以进行多次实验。

数字锁反馈电路

STS技术的应用使2H Lock也能进行高速、高精度地数字控制。新开发的数字反馈电路，通过响应迅速的控制能更有效地抑制着磁场变化的影响。 高速、高精度的数字锁反馈机制使谱仪能长时间、稳定地运行。

匀场

ECZ系列的梯度匀场不仅支持通常使用2H核的高速梯度匀场，而且还支持1H、 19F等原子核和部分固体样品等，对范围更广的原子核也可以支持。 这些功能对NoD NMR和固体NMR测试非常有效。 除梯度匀场外，还具有Fast Shimming和Shim Tracking等丰富的功能。

什么是梯度匀场？

用磁场梯度测试样品的磁场分布（场图），将其与标准图进行比较，然后计算所需的匀场值进行补偿，使磁场变得均匀，是一种快速匀场方式。

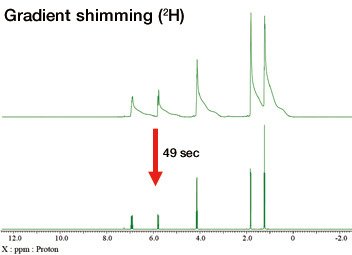

（左）对具有多个信号的溶剂使用选择激发性脉冲进行梯度匀场、调整分辨率的No-D NMR测试。（右）利用WET技术自动消除溶剂信号。

选择19F的信号，和2H信号相同，使用该信号可以通过梯度匀场调整分辨率。

温度控制系统

温度控制系统与新设计的加热部件间的响应性得到加强，在温度控制之下也能进行稳定的测试。 ECZ谱仪通过新设计的高速总线进行控制，外围设备能更快速、更稳定地运行。

前置放大器组件

前置放大器组件具有与探头和超导磁体相关的功能。前置放大器组件顶部配置了触摸面板显示器，提供了直观的用户界面，能显示调谐探头过程中的反射沟和数值（数字条），在补充制冷剂时显示其剩余量等，这些都使探头和超导磁体日常维护时更加方便、高效。


前置放大器显示探头调谐过程中的反射沟,补充制冷剂时显示剩余量

功率放大器

功率放大器将RF信号放大并输出到探头。可根据需要进行选择各种型号。不管哪种功率放大器都具有优异的线性度和响应性能。 经过设计的ECZ谱仪功率放大器始终保持着恒定的热稳定状态，与RF脉冲的输出/无输出无关。 因此，无论测试使用的脉冲数、宽度、间隔怎样，所有的测试都能获得稳定的RF输出。

PFG（脉冲梯度场）

应用STS（智能收发器系统）控制的PFG技术（脉冲梯度场）也具有很高的性能。 新的PFG控制，即使对DOSY等要求PFG控制精度很高的测试，也能提供更高的准确性和稳定性。

功能增强,设计独特 ！

谱仪在高频的屏蔽性、散热和透气性等方面得到了提高，以黑色为基调的外观也减少了视觉上的压迫感，极具时代感。 以设计豪华跑车而闻名世界的奥山清行设计室（KEN OKUYAMA DESIGNDESIGN）为谱仪进行了设计。

荣获2016年优秀设计奖

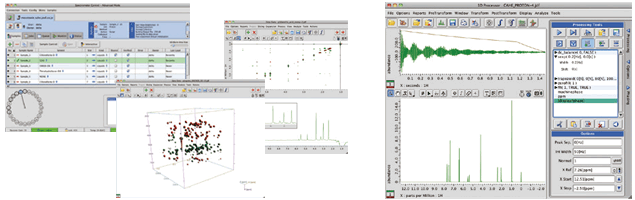

一目了然的控制软件

用于控制谱仪和处理数据的综合软件Delta支持日常测试和高级的应用测试，增加了smart模式后，可根据不同的需要简便地进行模式切换。 对于常规的、重复进行标准测试,使用者只需完成zei少的操作步骤,例如选择溶剂或测试模式即可。 对于需要设置大量测试条件的复杂应用, 系统会自动设定硬件(谱仪和探头等)参数,操作者只需设置和样品或测试目标有关的特定条件。

安装室的布局可以更加自由

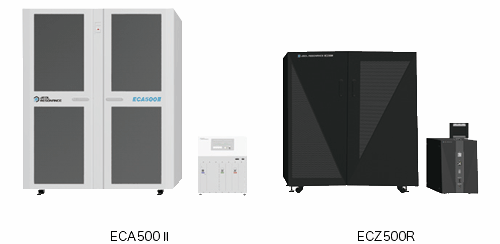

该谱仪比旧机型JNM-ECAⅡ体积减少67％左右， 与超高屏蔽的磁体和紧凑的样品自动进样器相组合，使得狭小的安装室内也能容纳全部的谱仪单元。

“日本制造”保证了高质量

“日本制造”的高质量NMR系统，不仅结构坚固、安全性高，配件数量的减少也降低了故障发生的频率，更易维护和保养。

网络时代的NMR

ECZ系列的谱仪和操作终端拥有独立的计算机，它们通过网络连在一起，因此，能通过网络上的任何计算机进行测试。只用谱仪的计算机也能单独进行测试和保存数据，即使网络出现故障，继续测试和保存都没问题。

主要技术规格

安装电源要求

安装室图例

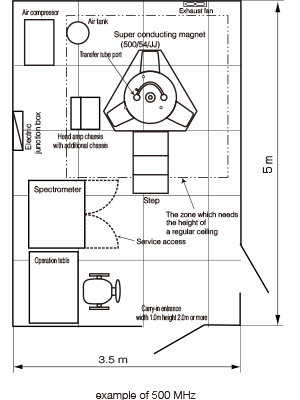

500MHz的NMR的安装图例

 仪器简介：

日本电子新一代全数字核磁共振波谱仪，使用了zei新的数字和高频技术，各种参数达到业界zei高水平。

技术参数： 1.质子工作频率:300-920MHz  2.射频通道频率范围: 9-1000MHz  3.射频功率:100W/300W  4.全线性功率调节范围/精度:159dB/0.01dB  5.频率设置精度:0.001Hz

主要特点： 1.智能信号发射接受系统 2.高精度数字锁场 3.高稳定控温  4.液晶前置放大器 5.多功能核磁应用软件

JNM-ECZ系列是日本电子zei新一代高低场核磁共振谱仪，各项指标均为业界zei高。大幅提高仪器性能的同时，减少仪器体积。

日本电子JNM-ECZR系列核磁共振波谱仪 高精度的数字控制由日本电子株式会社(JEOL) 为您提供，如您想了解更多关于日本电子JNM-ECZR系列核磁共振波谱仪 高精度的数字控制报价、参数等信息 ，欢迎来电或留言咨询。
