Campbell AP200 CO2/H2O 大气廓线测量系统-大气数据测量系统

产地：

美国

型号：

AP200

 l   AP200系统概述

美国CSI研发的AP200系统，主要用于测量大气中的CO2和H2O浓度的廓线，是一套综合的监测垂直剖面上CO2和H2O含量变化的测量系统，测量CO2和H2O在空间分布以及传输规律。AP200可以测量多层CO2和H2O的浓度，常规设计达8层廓线之多，通常用户与涡动相关系统联合使用，进行更系统的大气表层气体交换测量。

l  AP200系统特点

耗能低，只需要13W的电源（在平均温度25°C，12V直流电源条件下）

系统采用CR1000的数据采集器

自动进行标气气体校准，完成零点和span值标定

自动控制分析仪内部压力和温度，降低测量漂移误差

数据采集器内部预装测量和控制程序

l  AP200技术参数

操作温度：-30°C ~ 45°C

尺寸规格：52.1 x 44.5 x 29.7 cm(20.5 x 17.5 x 11.7 in.)

重量规格：

AP200主机: 15.9 kg (35lb)

LI-840A：1kg（2.3lb）

CR1000KD：0.3kg（0.7lb）

CFM100/NL115：0.2kg（0.4lb）

供电要求：

电压: 10~16 Vdc
平均功耗：13 W（在平均温度25°C，12V直流电源条件下）

功耗：45 W（冷启动时，电流需要3.75 A）

泵参数：

抽气速率：9L/min

压力传感器范围：15到115kPa

加热器：8W，2°C时自动开启/关闭

加热时间：~50min,从-30°C~2°C

进气装置：

尺寸：31*125*19厘米（12*5*7.5英寸）

重量：1.4千克（3.1磅）

混合体积：750毫升

l   AP200系统配置

标准组件：

28547AP200 系统组件（含防护箱、CR1000、供电系统、进气控制系统）

27693可加热的进气装配组件（可选4层、6层或者8层廓线）

可选组件：

LI-840A分析仪

NL115以太网接口存储适配器

CFM100存储卡适配器

CR1000KD可操作键盘显示器

机箱支架（用于三角塔、三角架等）

常用组件：

15702 进气管路

9922 20AWG电源线

CFMC1G 1G存储卡

107-L温度传感器

41303-5A防辐射罩

支架附件：

UT10、UT20、UT30—10、20、30英尺安装塔

CM110、CM115、CM120-10、15、20英尺不锈钢三角架

CM106-7到10英尺镀锌三角架

l   其他说明：

该系统可以结合LGR的FGGA（CH4、CO2和H2O高精度激光分析仪）进行更高精度的大气廓线分析。

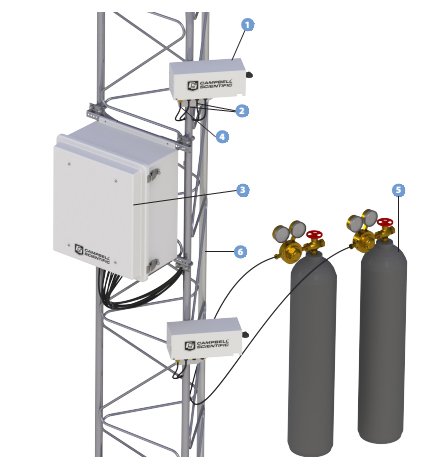

 1.可加热的取样管

 2.电缆

 3.AP200系统组件及机箱

 4.管路

 5.标气罐及调节器

 6.塔架
