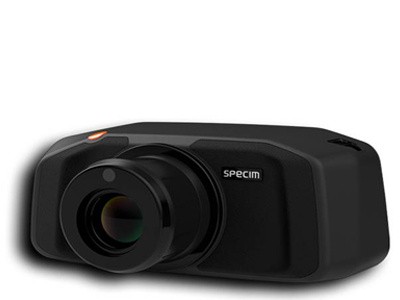

芬兰SPECIM 手持智能

¥100000.00/

磁学测量系统-MPMS3

¥2000000.00/

脉冲激光沉积、分子束

¥2000000.00/

超精准全开放强磁场低

¥2000000.00/

店铺信息

所在地区:辽宁 朝阳市

会员级别:企业免费会员3

身份认证:

已  缴 纳:0.00 元保证金

我的勋章: [诚信档案]

在线客服:

企业名片

QUANTUM量子科学仪器贸易(北京)有限公司

手机店铺
}
【温馨提示】来电请说明在仪器仪表网看到我们的,谢谢
产品详情
型号:
NanoFrazor Explore
产地:
瑞士

  3D纳米结构高速直写机


                                  源自IBMzui新研发成果




NanoFrazor纳米3D结构直写机的问世,源于发明STM和AFM的IBM苏黎世研发中心,是其在纳米加工技术的zui新研究成果。NanoFrazor纳米3D结构直写机di一次将纳米尺度下的3D结构直写工艺快速化、稳定化。



    NanoFrazor采用尖端直径为5nm的探针,通过静电力精确控制实现直写3D高精度直写,并通过悬臂一侧的热传感器实现实时的形貌探测。相对于其他制备技术如电子束曝光/光刻技术(EBL), 聚焦离子束刻蚀(FIB)有以下特点:
   ■   3D纳米直写能力
        高直写精度 (XY: 10nm, Z: 1nm)

         高速直写 20 mm/s 与EBL媲美

   ■   无需显影,实时观察直写效果
        形貌感知灵敏度0.1nm

         样品无需标记识别,多结构套刻,对准精度 5nm

   ■   无临近效应

         高分辨,高密度纳米结构

   ■   无电子/离子损伤

         高性能二维材料器件

   ■   区域热加工和化学反应

         多元化纳米结构改性

   ■   大样品台

         100mm X 100mm



该技术自问世以来已经多次刷新了世界上zui小3D立体结构的尺寸,创造了世界上zui小的马特洪峰模型,zui小立体世界地图,zui小刊物封面等世界记录。








独特的直写与反馈流程

PPA(聚苯二醛) 直写胶涂敷在样品表面。

背热式直写探针,微区电阻式加热针尖。与针尖接近的PPA受热瞬间分解,周围部分由于PPA热导率低而不受影响。

热针震动模式直写,直写时探针加热,每次下针幅度受静电力控制,垂直精度 1 nm,从而写出3D图形。

冷针接触模式扫描,回程扫描时探针冷却,由侧壁的热感应器探测样品高度变化(精度0.1nm), 获得样品形貌。反馈数据修正下一行直写。



独有的直写针尖设计

普通的AFM针尖无法满足上述NanoFrazor直写流程的需求,因此NanoFrazor所用针尖是由IBM专门研发设计的。该针尖具有两个电阻加热区域,针尖上方的加热区域可以加热到1000oC。 第二处加热区域作为热导率传感器位于侧臂处,其能感知针尖与样品距离的变化,精度高达0.1 nm。因此在每行直写进程结束后的回扫结构时,并不是通过针尖 起伏反馈形貌信息,而是通过热导率传感器感应形貌变化,从而实现了比AFM快1000余倍的扫描速度,同避免了针尖的快速磨损消耗。


-----------------------------------------------------------------------------------------


NanoFrazor技术特点



其他功能

● 纳米颗粒有序定位排列

● 纳米局部化学反应诱导

● 表面化学图案、结构生成

            纳米颗粒有序定位排列

             氧化石墨烯的定位还原



图形转移

    通过NanoFrazor3D纳米结构直写机获得的纳米图形结构,可以通过传统成熟的工艺技术,如干法刻蚀,电镀、注射成型法等进行图形转移。


 -----------------------------------------------------------------------------------------------------


 应用领域

快速原型设计开发


● 衍射透镜,全息图

● 非球面微透镜阵列

● 波导纤维、光子晶体

● MEMS/NEMS

● 表面等离子激元,超材料

● 纳米磁学

● 纳米电子器件

● 生物细胞研究

● 纳米流体控制

● 反物质物理学


微纳结构


● 防伪标识

● DFB 激光、

● ASICs 的关键部位加工


模板加工


● 光掩模板

● 纳米压印印章

● 注射成型模具














几种微加工技术对比

1  Dip Pen NanoLithography浸蘸笔纳米加工刻蚀
2  Local Anodic Oxidation局部阳极氧化(基于AFM)
3  Derect Laser Writing激光直写技术(基于光刻胶)
4  Focussed Ion Beam聚焦离子束刻蚀(Ga离子源)
5  Electron Beam Induced Depositon电子束诱导沉积
6  Electron Beam Lithograpy 电子束光刻
优势:适用于各种生物墨水
优势:直写
优势:快速
优势:3D刻写,适用各种材料
优势:高分辨率
优势:分辨率高,工艺成熟
缺点:速度慢,分辨率低
缺点:速度慢
缺点:分辨率低
缺点:速度慢,损伤样品
缺点:速度慢
缺点:临近效应,较复杂
7. NanoFrazor Explore




NanoFrazor与传统的微纳加工设备如纳米醮印,激光直写,聚焦离子束刻蚀FIB,电子束诱导沉积,电子束光刻EBL等技术相比,具有高精度3D纳米结构直写,具备实时形貌探测的闭环刻写技术以及无需标记拼接与套刻等独特技术优势。加上其性价比高,使用和维护成本低,易操作等特点,成为广受关注的纳米加工设备。



国内外客户







已发表的文献

● Wolf (JVST B 2015) Sub20nm Liftoff and Si Etch and InAs nanowire contacts

● Garcia (Nat Nano 2014) Advanced scanning probe lithography

● Rawlings (IEEE Nano 2014) Nanometer accurate markerless pattern overlay using thermal Scanning Probe Lithography

● Holzner (SPIE EMLC 2013) Thermal Probe Nanolithography

● Cheong (Nanoletters 2013) Thermal Probe Maskless Lithography for 27.5 nm Half-Pitch Si Technology

● Fei Ding (PhysRevB 2013) Vertical microcavities with high Q and strong lateral mode confinement

● Carrol (Langmuir 2013) Fabricating Nanoscale Chemical Gradients with ThermoChemical NanoLithography

● Paul (Nanotechnology 2012) Field stitching in thermal probe lithography by means of surface roughness correlation

● Kim (Advance Mat 2011) Direct Fabrication of Arbitrary-Shaped Ferroelectric Nanostructures on Plastic, Glass, and Silicon Substrates

● Holzner (APL 2011) High density multi-level recording for archival data preservation

● Holzner (Nanoletters 2011) Directed placement of gold nanorods using a removable template

● Paul (Nanotechnology 2011) Rapid turnaround scanning probe nanolithography

● Wang (Adv Funct Mat 2010) Thermochemical Nanolithography of Multifunctional Nanotemplates for Assembling Nano-Objects

● Wei and King (Science 2010)Nanoscale Tunable Reduction of Graphene Oxide for Graphene Electronics

● Pires (Science 2010) Nanoscale 3DPatterning of Molecular Resists by Scanning Probes

● Knoll (Adv Materials 2010) Probe-based 3-D Nanolithography Using SAD Polymers

● Fenwick (Nat Nano 2009) Thermochemical nanopatterning of organic semiconductors

● Lee (Nanoletters 2009) Maskless Nanoscale Writing of Nanoparticle-Polymer Composites and Nanoparticle Assemblies using Thermal Nanoprobes

● Nelson (APL 2006) Direct deposition of continuous metal nanostructures by thermal dip-pe



注:该仪器未取得中华人民共和国医疗器械注册证,不可用于临床诊断或治疗等相关用途

售后服务承诺

免费上门安装:是

保修期:1年

是否可延长保修期:是

保内维修承诺:免费维修或更换零件;本地储备货值超过50万美元的备件,迅速响应故障诊断和维修。

报修承诺:QD中国承担中国区本地售后服务工作,专业、迅速解决用户在仪器使用过程中的问题。

免费仪器保养:QD中国工程师会依据使用情况定期回访用户、给予维护建议,保障设备良好运转。

免费培训:初次安装培训

现场技术咨询:有
