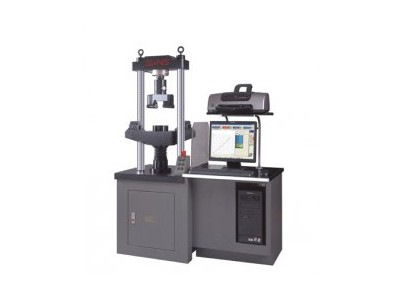

电液伺服压力试验机

型号：

YNS-Y系列

产地：

吉林

电液伺服压力试验机

主要用途
电液伺服压力试验机是目前国内zuixian进的压力试验设备，可以用于金属、非金属材料，特别是铁路，交通，建筑等行业用水泥胶沙、水泥净浆、混凝土、高强度混凝土、混凝土立方体、构件、砌块、地砖等其他材料的抗压强度试验，完全满足GB/T50081-2002《普通混凝土力学性能试验方法标准》标准的搞压强度试验的要求，完全满足弹性模量加荷方法要求，是生产、检验、质量控制、科研及教学等部门理想的试验设备。

功能特点


采用高精度负荷传感器，力值准确，稳定性好。

力、位移、变形等各种控制方式可在试验过程中任意切换。

具有自动调零，自动标定，宽范围高分辨率测量等优点。

可实现计算机对试验过程的自动控制，还可进行手动控制。

加荷速率可调。


电液伺服压力试验机包括两种主机结构形式；一种是移动横梁结构（见下图①），由电机带动上横梁，试验空间可调，试验空间大，可进行构件试验。另一种是固定横梁结构（见下图②）。





型号		YNS-Y2000 双柱式	YNS-Y5000 双柱式	YNS-Y2000 四柱式		YNS-Y5000 四柱式	YNS-Y10000 四柱式
试验力	机构形式	固定横梁				固定横梁	可移动式横梁
	zui大试验力	300KN	1000KN	2000KN		3000 KN
控制参数	分辨率	±320000码，全程不分档
	力测量精度	在传感器量程的2%～10%范围内，优于示值得±1%
	试验力等速率控制	0.5～100%F.S/min
	位移等速率控制	0.5～50%mm/min
	位移测量速度控制精度	±1%
	速度精度	±1%
	位移量程	150mm
	测量分辨率	2um
	电机功率	0.75	1.5
	活塞行程	150			100	100	150
主机	上下压板间距	260mm	310mm			400mm	500mm
	立柱间距	246	365			540	500
	上下压盘尺寸	Ø150	220*220			400*400	220*220
	活塞行程	150mm	180mm	1150mm		180mm	400mm
	总功率	380v,10% ,1.5kw	380v,10% ,3kw			380v,10% ,5kw
	主机外形尺寸 （长*款*高）	520*330*1490	650*440*1400			980*610*1820	1000*580*1800
	油源外形尺寸 （长*款*高）	900*760*800
